BS-20 | Máquina de Blocos de Betão

As secções seguintes resumem os produtos, os materiais, a capacidade e os equipamentos associados à máquina de blocos de betão totalmente automática CONSTMACH BS-20 e explicam a sua relação com os restantes modelos da série BS.

O Que a BS-20 Produz

A BS-20 forma de série blocos de betão vazados e pavês de betão, produzindo 8 blocos vazados de 20x40x20 cm e 20 pavês em cada ciclo de prensagem. Mudando o molde, a mesma prensa pode produzir pavês de encaixe, blocos maciços e outros elementos pré-fabricados de betão. A gama de produtos que uma instalação consegue oferecer é determinada pelos moldes de que dispõe e não pela máquina em si.

Matérias-Primas

A máquina utiliza uma mistura de betão semisseca, de baixo abaixamento.

• Agregados como brita, gravilha e areia, com granulometria adequada ao produto
• Cimento como ligante
• Água em quantidades controladas para manter a mistura rija
• Pigmentos quando são pretendidos pavês coloridos ou peças de face

Capacidade de Produção e Dimensões da Palete

A BS-20 tem uma capacidade nominal de 100 a 120 paletes por hora e utiliza uma palete de produção de 1000 x 920 x 40 mm. Num turno de oito horas, isto corresponde a valores da ordem de 8,000 blocos vazados de 20x40x20 cm ou cerca de 20,000 pavês de encaixe, consoante o molde e o produto em utilização.

Nível de Automatização

A BS-20 é totalmente automática e é comandada por um PLC Schneider com ecrã tátil de 10 polegadas. O operador seleciona o modo automático ou manual, recupera as receitas de tempos guardadas para os diferentes produtos e pode parar e retomar o ciclo a partir do ponto em que foi interrompido, pelo que a produção corrente é supervisionada e não conduzida manualmente.

Mudança de Molde

Cada produto é definido pela sua caixa de molde e cabeça de prensagem. A passagem entre blocos vazados, pavês e outras peças faz-se mudando o molde e selecionando a receita de tempos correspondente no painel de controlo. O número de moldes que o produtor possui determina a variedade de produtos que a linha consegue fabricar.

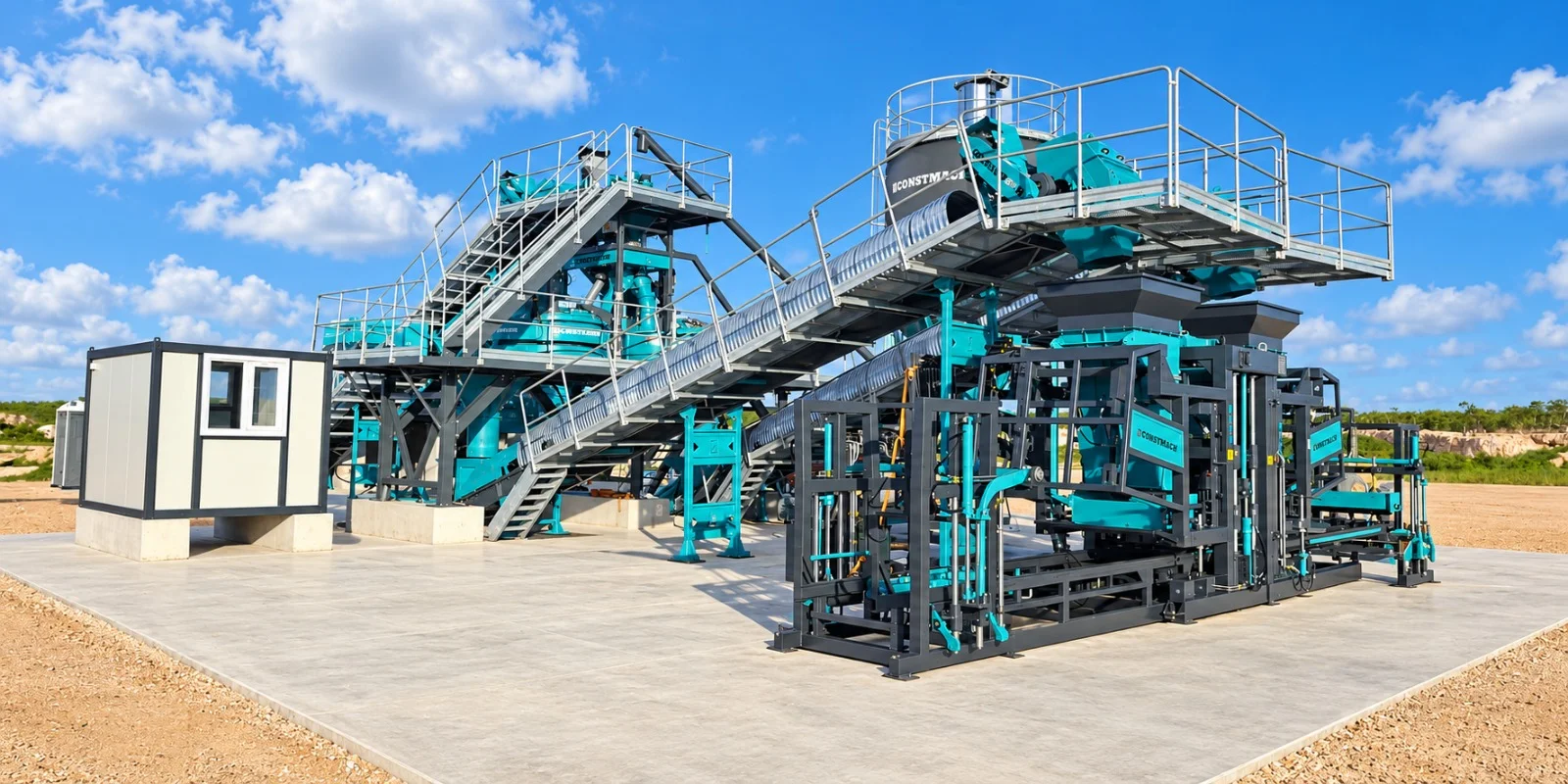

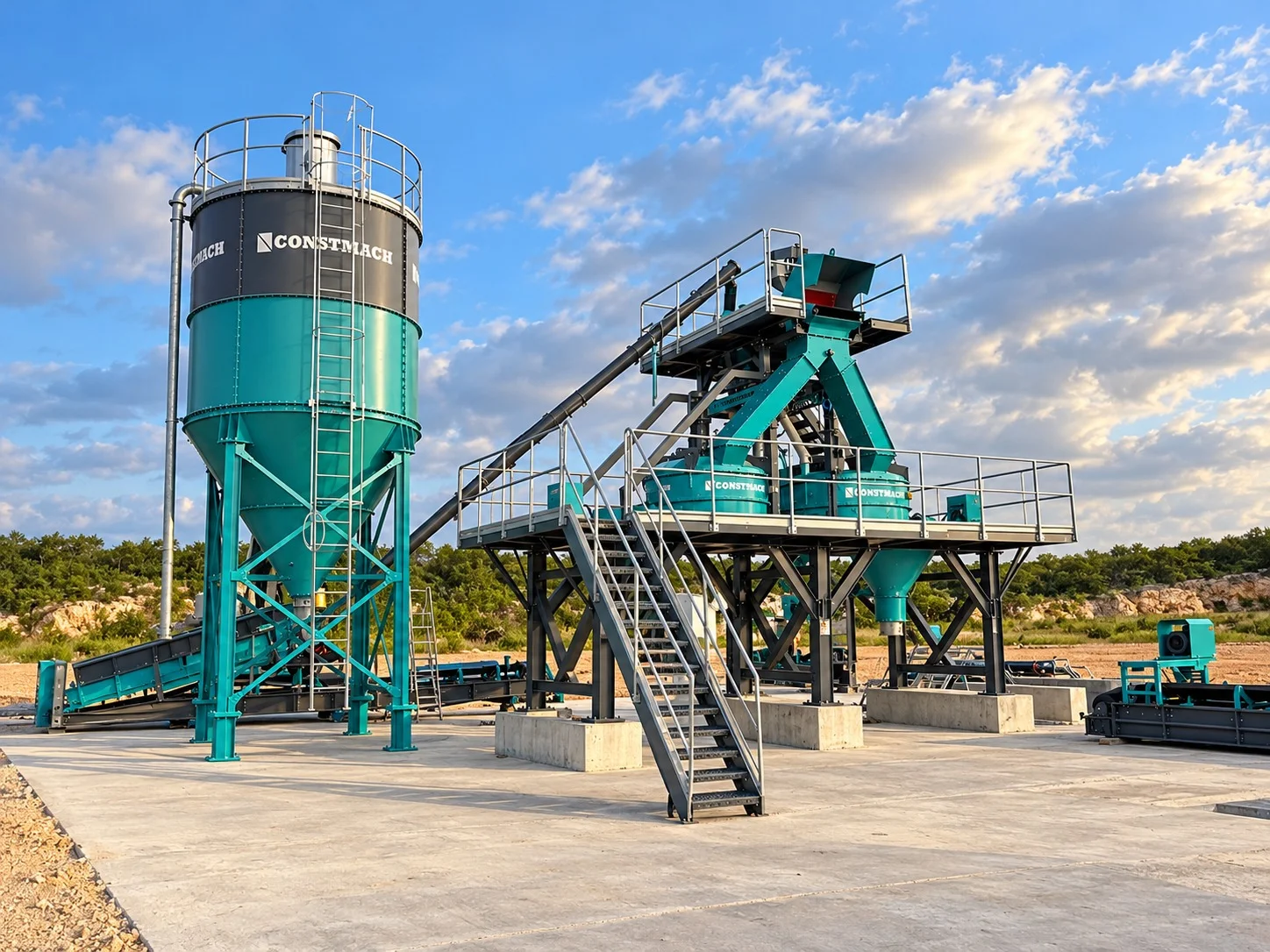

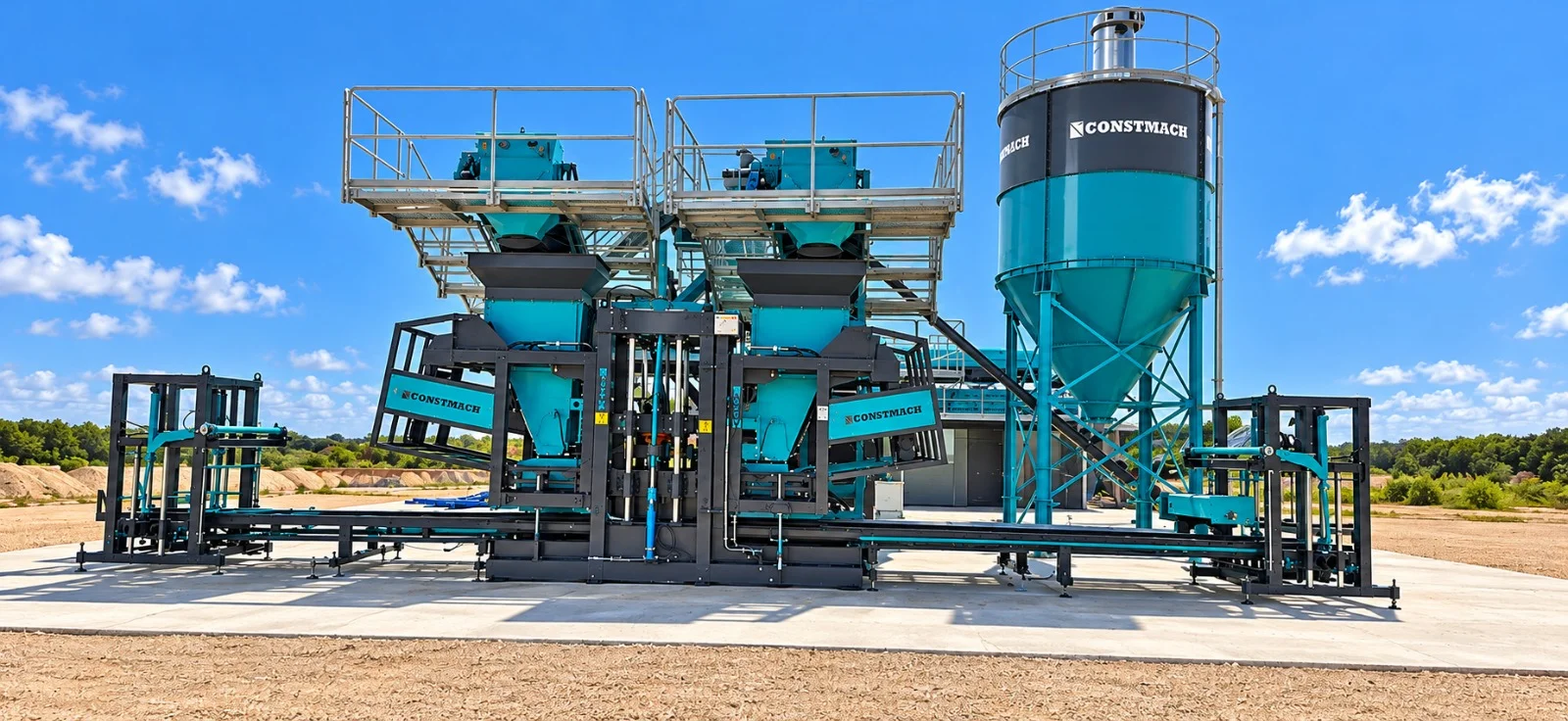

Equipamentos Auxiliares Necessários e Disposição da Instalação

A prensa é apenas um dos elementos de uma instalação completa de blocos.

• Sistema de doseamento e pesagem de agregados
• Misturador de betão
• Transportador de carga ou skip para alimentar a mistura
• Linha de alimentação e manuseamento de paletes
• Estantes de cura ou zona de cura para o produto fresco em várias camadas
• Sistema de empilhamento ou cubagem e empilhador para o produto seco

Comparação Dentro da Gama

A BS-20 é o modelo mais pequeno da série BS. O número do modelo reflete a quantidade de pavês formados por ciclo, pelo que a capacidade aumenta ao longo da BS-25, BS-30 e BS-36 até à BS-42, acompanhada por paletes maiores e maior potência instalada. A escolha é determinada sobretudo pela produção pretendida e pelas dimensões da palete.
