CTS - 4 | Misturador de Betão de Duplo Veio

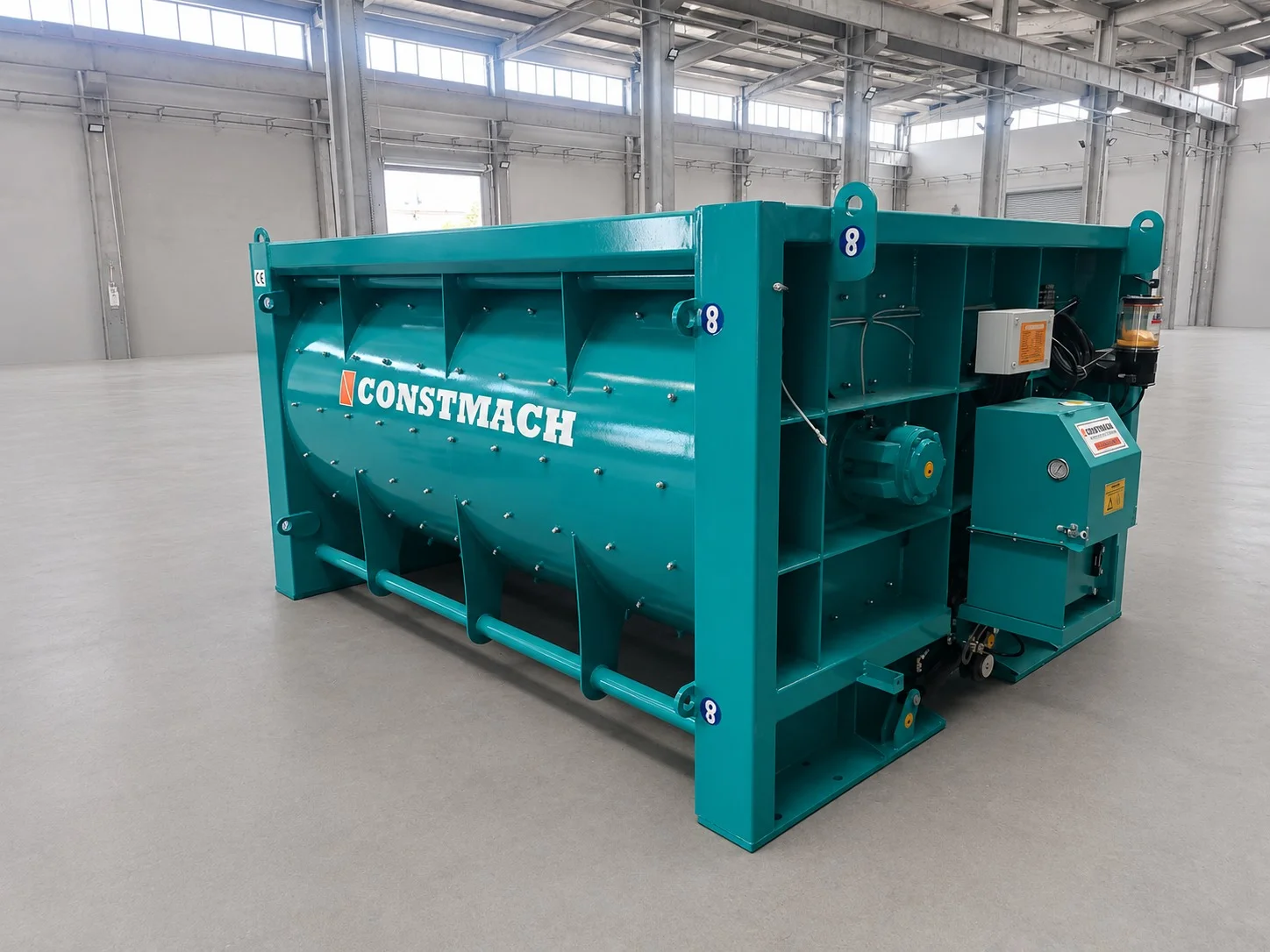

O Misturador de Duplo Veio CTS-4 é uma máquina da classe de mistura central da gama CONSTMACH CTS, dimensionada para centrais cuja produção se mede em centenas de metros cúbicos por dia. Admite um volume de carga de 6.000 lt, produz 5.000 lt de betão fresco e descarrega 4.000 lt de betão compactado em cada amassadura. Com quatro metros cúbicos por ciclo, foi construído para grandes centrais de betão pronto, para betonagens de barragens e de betão compactado com cilindro (BCC) e para fábricas de pré-fabricados de elevado volume, onde o misturador nunca pode ser a estação limitadora da linha.

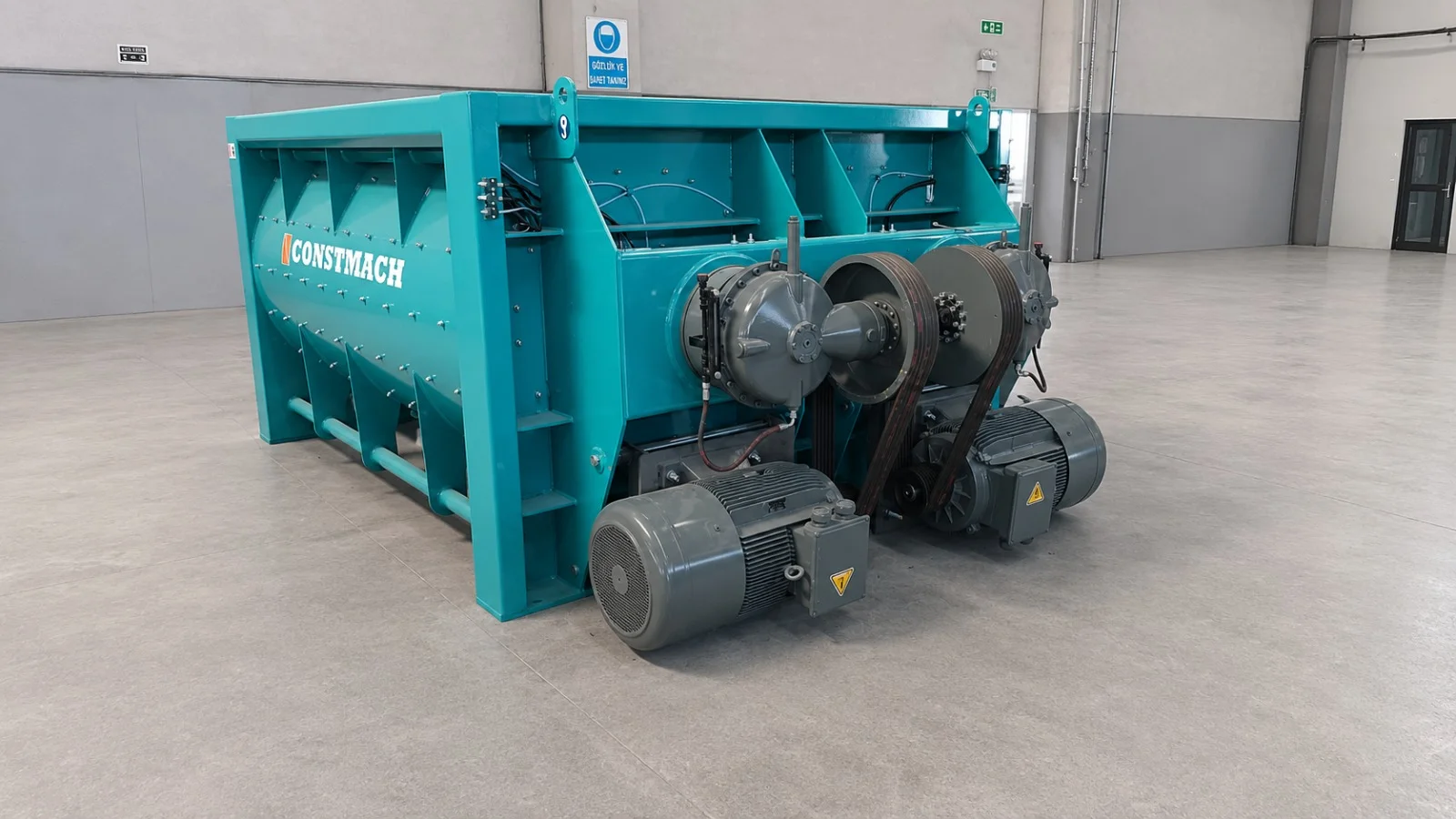

O CTS-4 é acionado por dois motores de 75 kW, que somam 150 kW de potência de mistura. É esse binário que permite à máquina revolver uma carga completa de 6.000 lt de BCC rígido e de baixo teor de água ou de betão estrutural denso e voltar a arrancar em carga, hora após hora, em betonagem contínua. Os dois veios horizontais rodam em sentidos opostos, projetando o material de cada lado para o centro, onde os fluxos se encontram; a água injetada é absorvida rapidamente e a calda de cimento envolve uniformemente todo o agregado, produzindo uma amassadura homogénea de 4 m³ no ciclo curto que faz dos misturadores de duplo veio a escolha padrão para grandes centrais de mistura.

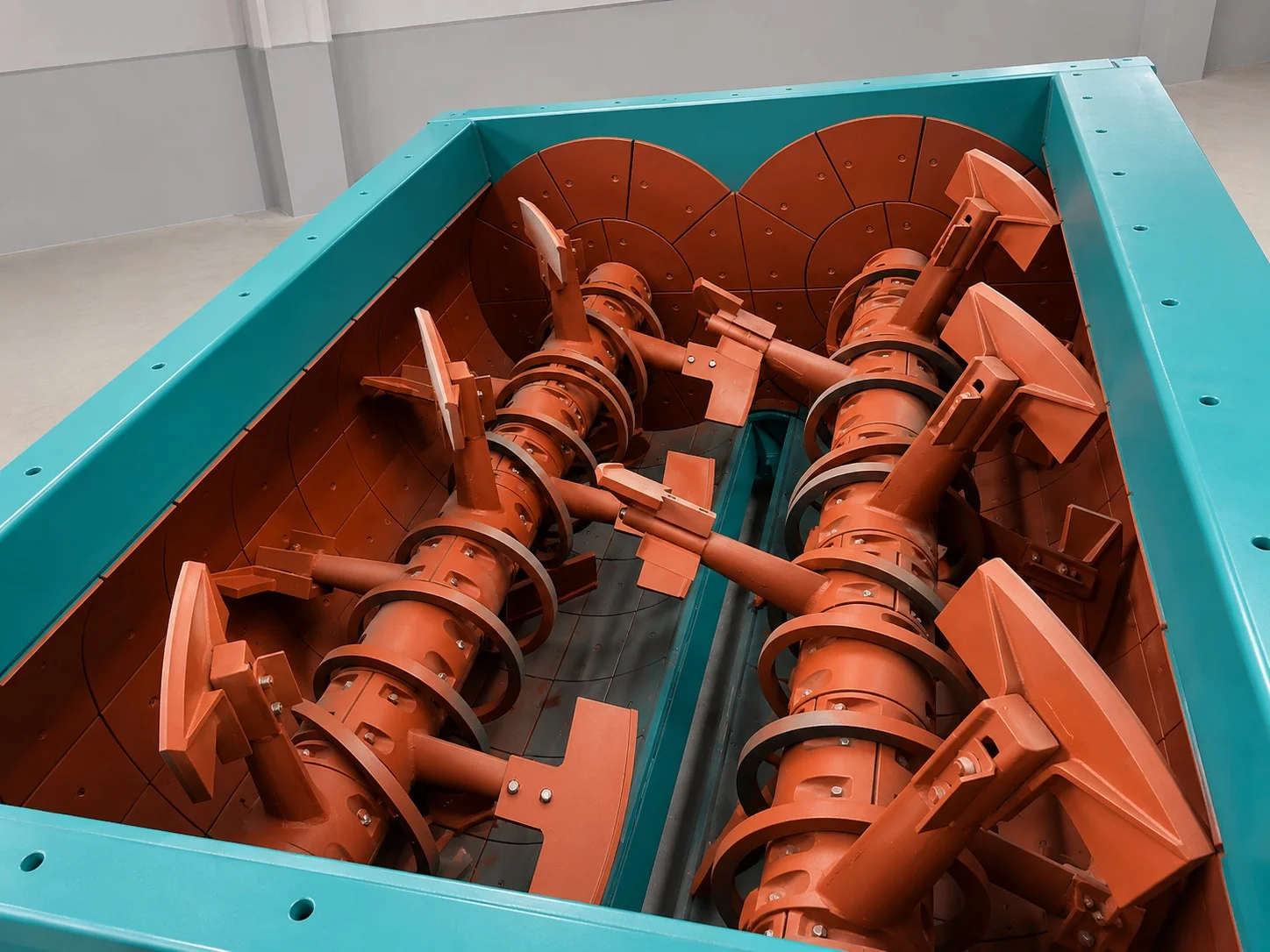

A proteção contra o desgaste foi concebida para serviço pesado contínuo. O corpo lateral e o corpo principal utilizam ambos chapas de desgaste de 25 mm, e os braços de mistura têm chapas de desgaste de 30 mm nos pontos de maior abrasão. Os revestimentos de 25 mm do corpo são claramente mais espessos do que os dos modelos CTS mais pequenos, refletindo a grande massa de agregado que atravessa a cuba em cada ciclo no BCC e nas misturas ricas em agregado; revestimentos mais espessos significam menos substituições e mais horas produtivas entre paragens de manutenção. Todos os revestimentos continuam a ser substituíveis individualmente, pelo que as zonas de abrasão são renovadas sem retirar a cuba de serviço.

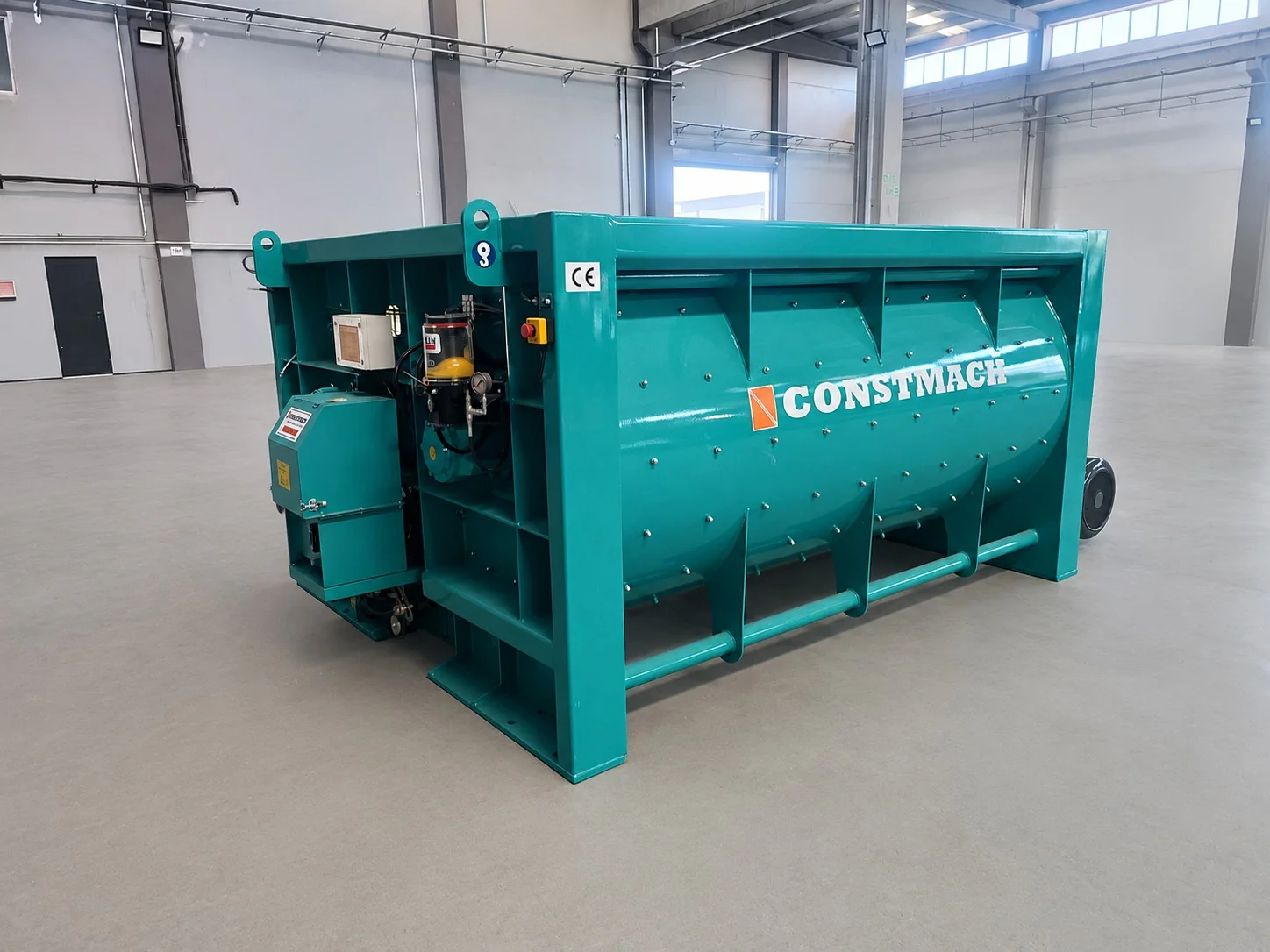

Um sistema de lubrificação automática doseia massa consistente aos quatro rolamentos dos veios e aos vedantes segundo um programa fixo. Numa máquina de 150 kW em funcionamento contínuo, a lubrificação fiável dos rolamentos fortemente solicitados é a principal salvaguarda contra paragens não programadas, e automatizá-la elimina o risco de falhar uma lubrificação manual durante turnos longos. Uma porta de descarga hidráulica esvazia rapidamente a amassadura de 4 m³, deixando a cuba pronta para nova carga; com este volume por amassadura, uma descarga rápida e limpa é decisiva para manter o tempo de ciclo de que depende o objetivo horário da central.

Um interruptor de segurança da porta de manutenção interliga a porta de inspeção com os dois acionamentos, parando ambos os veios sempre que a porta é aberta. Numa máquina desta potência, um encravamento positivo que impede qualquer um dos veios de rodar durante a limpeza ou a inspeção dos revestimentos é essencial para a segurança das equipas.

Em serviço, o CTS-4 é o núcleo de grandes centrais de betão pronto que abastecem obras de infraestruturas de referência, de centrais de BCC para barragens e grandes pavimentos e de fábricas de pré-fabricados pesados que produzem vigas de ponte, painéis de grandes dimensões e aduelas de túnel. A sua amassadura de 4 m³ e os dois acionamentos de 75 kW situam-se acima do CTS-3, de elevada produção, e imediatamente abaixo do CTS-5, o maior da gama, o que faz dele a escolha para projetos que exigem volumes de mistura central sem necessitarem da estrutura máxima. Integrado com os sistemas de pesagem, doseamento e transporte de serviço pesado da CONSTMACH, o CTS-4 constitui o coração de mistura de uma central de produção de betão.
