Kruszarka udarowa wstępna to maszyna pierwszego stopnia, która rozdrabnia nadawę udarowo, a nie przez zgniatanie: manganowe listwy bijące osadzone na szybkoobrotowym wirniku uderzają w skałę i odrzucają ją na regulowane płyty odbojowe. Constmach produkuje trzy modele CPI — od CPI-1412 o wydajności 200–250 t/h po CPI-1620 osiągający 400–600 t/h — a każdy z nich daje kubiczny produkt przy wysokim stopniu rozdrobnienia.
Czym jest kruszarka udarowa wstępna
Kruszarka udarowa wstępna pracuje na początku ciągu technologicznego i przyjmuje urobek prosto z ładowarki lub podajnika. W jej wnętrzu ciężki wirnik obraca się z dużą prędkością, niosąc kilka listew bijących ze stali manganowej, nazywanych też bijakami. Gdy nadawa trafia do komory, listwy uderzają w nią z dużą siłą i odrzucają na płyty odbojowe przymocowane do korpusu. Skała pęka wzdłuż naturalnych płaszczyzn łupliwości i dlatego produkt ma dobry kształt zamiast płaskiego, tabliczkowego.
Ofertę Constmach tworzy seria CPI: modele CPI-1412, CPI-1415 i CPI-1620. Obejmują one większość zastosowań wstępnych dla skał o średniej twardości — od pojedynczej maszyny mobilnej w niewielkiej kopalni wapienia po dużą instalację stacjonarną zasilającą dalszy węzeł przesiewania i płukania. Ponieważ kruszarka udarowa zapewnia wysoki stopień rozdrobnienia w jednym przejściu, często wykonuje pracę, która w innym układzie wymagałaby zarówno maszyny wstępnej, jak i wtórnej.
Jak działa kruszenie udarowe
Kruszenie udarowe różni się zasadniczo od ściskającego działania kruszarki szczękowej czy stożkowej. Pracę wykonują trzy mechanizmy. Po pierwsze, listwa bijąca uderza bezpośrednio w napływającą skałę. Po drugie, skała zostaje odrzucona na płyty odbojowe i pęka przy zderzeniu. Po trzecie, powstałe okruchy zderzają się ze sobą i ze ścianami komory podczas opadania, ulegając dalszemu rozdrobnieniu przed wysypaniem.
O efekcie decydują dwa nastawy: prędkość obrotowa wirnika oraz szczelina między wirnikiem a płytami odbojowymi. Płyty są regulowane, więc operator może powiększyć szczelinę, aby uzyskać grubszy produkt i wyższą przepustowość, albo ją zmniejszyć dla drobniejszego, węższego uziarnienia. Wyższa prędkość wirnika daje z reguły więcej frakcji drobnych i drobniejszą krzywą uziarnienia; niższa ogranicza zużycie i daje grubszy produkt. Właściwe dobranie obu parametrów do rodzaju skały i docelowego uziarnienia jest sednem prawidłowej eksploatacji kruszarki udarowej.
Ponieważ energia kruszenia pochodzi z prędkości, a nie ze stałego mechanicznego ścisku, kruszarka udarowa nie potrzebuje ani masywnej ramy i płyty rozporowej jak szczękowa, ani krzyżownicy i płaszcza jak stożkowa. Energia jest zmagazynowana w masie wirującego wirnika, a skała napotyka ją w chwili, gdy wpada w okrąg zataczany przez listwy. Dlatego nadawa musi być podawana równomiernie i w sposób ciągły: niedopełniona komora marnuje energię wirnika, a przepełniona obniża jego prędkość obrotową i zgrubia produkt.
Dlaczego wybrać kruszarkę udarową do kruszenia wstępnego
Główny powód to kształt ziarna i stopień rozdrobnienia. Kruszenie udarowe przebiega wzdłuż słabych płaszczyzn skały, dzięki czemu powstają ziarna kubiczne z niewielkim udziałem ziaren płaskich i wydłużonych — dokładnie takie, jakich wymaga kruszywo do betonu i mieszanek bitumicznych. Stopień rozdrobnienia jest wysoki, co oznacza, że pojedyncza kruszarka udarowa potrafi często zredukować dużą nadawę do uziarnienia, które kruszarka szczękowa osiągnęłaby dopiero z drugą maszyną za sobą.
Ma to realny wymiar ekonomiczny. Przy odpowiedniej nadawie kruszarka udarowa wstępna pozwala skrócić schemat technologiczny, obniżyć nakłady na drugi stopień kruszenia oraz ograniczyć liczbę przenośników i konstrukcji, które się z nim wiążą. Mniej punktów przesypowych to również mniej miejsc, w których materiał może się gromadzić. Ceną za to jest zużycie części roboczych i właśnie dlatego dobór nadawy ma tak duże znaczenie.
Seria Constmach CPI
Trzy modele obejmują zastosowania wstępne od małych po duże. Wszystkie trzy działają na tej samej zasadzie i wykorzystują tę samą koncepcję części szybkozużywających się; różnią się wielkością wirnika, maksymalnym przyjmowanym kęsem, mocą zainstalowaną i wydajnością.
| Model | Wirnik (mm) | Maks. nadawa (mm) | Napęd | Wydajność (t/h) |
|---|
| CPI-1412 | 1 400 x 1 250 | 900 x 900 | 250 kW | 200–250 |
| CPI-1415 | 1 400 x 1 540 | 1 000 x 1 000 | 315 kW | 350–400 |
| CPI-1620 | 1 600 x 2 000 | 1 300 x 1 300 | 2 x 250 kW | 400–600 |

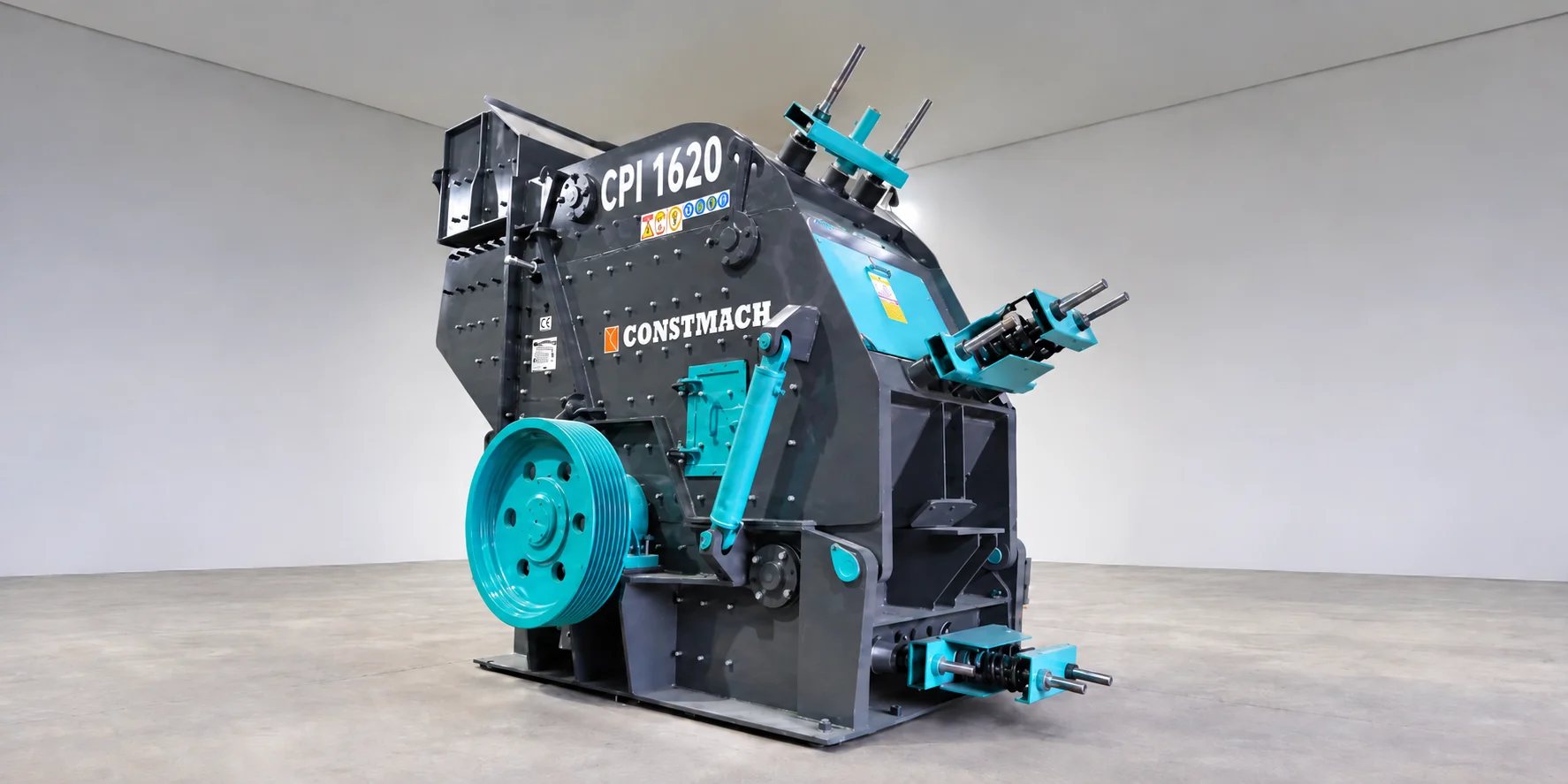

Model CPI-1412 sprawdza się w kompaktowych instalacjach i na podwoziach mobilnych, gdzie wystarcza 200–250 t/h. CPI-1415 oferuje szerszy wirnik i większą moc dla średnich instalacji stacjonarnych w przedziale 350–400 t/h. CPI-1620 to jednostka duża, z podwójnym napędem 2 x 250 kW i otworem wlotowym 1 300 x 1 300 mm, który przyjmuje wielkie bryły urobku, przy wydajności 400–600 t/h. Model dobiera się najpierw według największego kamienia, jaki trzeba przyjąć, a następnie sprawdza, czy zakres wydajności odpowiada zakładanemu tonażowi.
Przykład doboru krok po kroku
Załóżmy, że kopalnia wapienia potrzebuje około 380 t/h kruszywa, a ładowarka regularnie zsypuje bryły o wymiarze do około 950 mm. Sam tonaż wskazuje na CPI-1415, który mieści się w przedziale 350–400 t/h. Trzeba jednak sprawdzić otwór wlotowy: CPI-1415 przyjmuje bryły do 1 000 x 1 000 mm, więc kamień o wymiarze 950 mm przechodzi tylko z niewielkim zapasem. Na złożu, na którym sporadycznie pojawiają się nadgabaryty, taki zapas jest zbyt mały, a jeden zaklinowany kamień zatrzymuje podawanie.
Teraz warto uczciwie odnieść te same liczby do rzeczywistego złoża. Jeśli nadgabaryty zdarzają się często, przejście na CPI-1620 daje jednocześnie otwór 1 300 x 1 300 mm i przedział 400–600 t/h, czyli komfortowy zapas zarówno na wielkość brył, jak i na tonaż — kosztem większego napędu i większej konstrukcji. Jeśli urobek jest dobrze odstrzelony, a nadgabaryty rzadkie, CPI-1415 jest rozwiązaniem ekonomicznym, a z pojedynczym blokiem poradzi sobie młot hydrauliczny przy zasobniku. Rzecz w tym, że decyzja zależy od nadawy, a nie wyłącznie od katalogowego tonażu. Dwie kopalnie potrzebujące 380 t/h mogą całkiem słusznie wybrać różne maszyny.
Jakość wykonania i części szybkozużywające się
Największe obciążenia przejmują listwy bijące ze stali manganowej i płyty odbojowe. Mangan stosuje się dlatego, że umacnia się pod wpływem powtarzalnych uderzeń: im częściej jest uderzany, tym twardsza staje się warstwa robocza, co zapewnia rozsądną trwałość przy wapieniu i dolomicie o średniej twardości. Listwy bijące zaprojektowano tak, aby obracać je lub wymieniać całym kompletem, dzięki czemu wirnik pozostaje wyważony.
Sam wirnik to ciężki, wyważony zespół. Jego masa niesie energię, która wykonuje pracę kruszenia, dlatego jest zbudowany tak, by pracować godzina po godzinie bez utraty wyważenia. Standardem jest smarowanie automatyczne, które podaje smar do łożysk według ustalonego harmonogramu, więc nie zależą one od ręcznych przeglądów, o których na ruchliwej zmianie łatwo zapomnieć. Płyty odbojowe zamocowano tak, aby ich szczelinę względem wirnika można było korygować w miarę zużycia, co utrzymuje stałe uziarnienie produktu przez cały okres eksploatacji wykładzin.
Miejsce w ciągu kruszenia
W typowym schemacie dla wapienia urobek jest zsypywany do zasobnika i dozowany podajnikiem wibracyjnym, często wyposażonym w ruszt (grizzly), który odsiewa frakcje drobne i zanieczyszczenia, zanim trafią do komory. Kruszarka udarowa wstępna przyjmuje wstępnie odsianą nadawę i rozdrabnia ją w jednym przejściu. Produkt spada na przenośnik taśmowy, który transportuje go na przesiewacz wibracyjny.
Z przesiewacza kruszywo o właściwym uziarnieniu trafia na hałdę, a nadziarno wraca do ponownego kruszenia. Ponieważ stopień rozdrobnienia kruszarki udarowej jest wysoki, w wielu instalacjach wapiennych pracuje ona jako jedyny stopień kruszenia, a resztę pracy wykonuje przesiewanie. Tam, gdzie potrzebny jest węższy lub drobniejszy produkt, dodaje się za nią kruszarkę wtórną i zamknięty obieg przesiewania. Kruszarki CPI bez problemu współpracują z podajnikami, przesiewaczami i przenośnikami Constmach jako dobrana linia technologiczna.
Dobór podajników, przesiewaczy i przenośników
Kruszarka pracuje tak stabilnie, jak stabilne jest jej otoczenie technologiczne. Podajnik wibracyjny przed nią powinien być dobrany tak, aby dostarczał znamionowy tonaż kruszarki bez skoków, najlepiej sterowany obciążeniem kruszarki, tak by komora była równomiernie wypełniona. Sekcja rusztowa na takim podajniku zwraca się podwójnie: nie dopuszcza zanieczyszczeń i frakcji drobnych do komory, co chroni listwy, a jednocześnie podnosi efektywną przepustowość, bo kruszarka nie marnuje energii na ponowne kruszenie materiału, który już był drobny.
Po stronie odbioru przenośnik wysypowy i przesiewacz muszą odebrać wszystko, co kruszarka wyprodukuje przy szczytowym obciążeniu. Przesiewacz zbyt mały w stosunku do kruszarki będzie się zapełniał, a powstałe spiętrzenie w końcu zdławi kruszarkę. Zasada jest taka, aby przesiewacz i główny przenośnik dobierać z zapasem powyżej maksymalnej wydajności kruszarki, a nie dokładnie na nią — wtedy chwilowy nadmiar drobnego produktu czy skok przepustowości nie zatrzyma linii. Dopasowanie całego ciągu do kruszarki, zamiast kupowania każdego elementu osobno, sprawia, że nominalne 400 t/h na papierze staje się 400 t/h na hałdzie.
Wydajność i dobór wielkości
Podawane wydajności — 200–250, 350–400 i 400–600 t/h — są wartościami orientacyjnymi dla typowego wapienia o średniej twardości przy standardowym nastawie produktu. Rzeczywista przepustowość zmienia się wraz z wielkością nadawy, twardością i wilgotnością skały, stopniem zużycia listew bijących oraz tym, jak drobny produkt ustawiono. Grubszy nastaw podnosi tonaż, drobny go obniża.
Wielkość maszyny dobiera się w dwóch krokach. Najpierw należy się upewnić, że otwór wlotowy przyjmie z zapasem największą spodziewaną bryłę: nie ma sensu dopasowywać tonażu na papierze, jeśli kruszarka zablokuje się na dużych kamieniach. Otwór 1 300 x 1 300 mm w CPI-1620 radzi sobie na przykład z gruboziarnistym urobkiem, na którym mniejsze modele tworzyłyby zawieszenia. W drugim kroku wybiera się przedział wydajności leżący wygodnie powyżej docelowej wydajności, z zapasem na twardsze partie złoża i na stopniowy spadek produkcji w miarę zużywania się części roboczych.
Materiały i zastosowania
Kruszarki udarowe wstępne najlepiej sprawdzają się przy skałach o średniej twardości i niskiej lub średniej ścieralności. Wapień i dolomit to klasyczne nadawy, przy których maszyny te w pełni pokazują swoje zalety: wysokie rozdrobnienie, kubiczny produkt, rozsądne zużycie. Typowe produkty końcowe to kruszywa do betonu i mieszanek bitumicznych, podbudowy i warstwy mrozoochronne dróg oraz surowiec dla procesów wapienniczych i cementowych.
Równie ważne jest to, do czego się nie nadają. Skały bardzo twarde i silnie ścierne — granit, bazalt czy żwir rzeczny o wysokiej zawartości kwarcu — bardzo szybko zużywają listwy bijące i gwałtownie podnoszą koszt części roboczych. Przy takiej nadawie właściwą maszyną wstępną jest kruszarka szczękowa, która zajmuje miejsce kruszarki udarowej na początku ciągu. Jeśli złoże jest twarde lub ścierne, warto powiedzieć o tym od razu — błędny typ kruszarki to kosztowna pomyłka do naprawienia później.
Ekonomika zużycia części roboczych
Uzasadnienie dla kruszarki udarowej opiera się na prostym bilansie. Oszczędza się na nakładach i na liczbie stopni, uzyskując wysoki stopień rozdrobnienia w jednej maszynie, a płaci się za to zużytym metalem. Przy nadawie, do której te maszyny są przeznaczone, bilans wypada zdecydowanie korzystnie: manganowe listwy pracujące na wapieniu o średniej twardości wytrzymują długo, a koszt na tonę produktu pozostaje niski. Skierowanie tej samej maszyny na skałę ścierną powoduje, że strona zużycia rośnie, aż pochłonie całą oszczędność.
Właściwą miarą jest koszt na tonę skruszonego materiału, a nie cena kompletu listew. Komplet, który przy odpowiedniej nadawie wytrzyma dwa razy dłużej, jest tańszy w przeliczeniu na tonę, nawet jeśli kosztuje więcej przy zakupie. Na ten wynik wpływają trzy dźwignie. Największą jest dobór nadawy: maszyna powinna pracować na skale, do której ją zaprojektowano. Druga to dyscyplina eksploatacyjna: równomierne podawanie, brak metalu niekruszalnego, wymiana listew, zanim zetrą się do gniazd wirnika. Trzecia to oryginalne części szybkozużywające się: prawidłowo odlany mangan o właściwym profilu dłużej utrzymuje kształt i szczelinę, dzięki czemu produkt pozostaje w specyfikacji, a okres między wymianami się nie skraca. Rozliczanie listew i płyt w tonach skruszonego materiału, a następnie odnoszenie ich kosztu do ton produktu, zamienia zużycie z niespodzianki w zaplanowaną pozycję budżetu.
Obsługa i gospodarka częściami szybkozużywającymi się
Codzienna obsługa dotyczy przede wszystkim części roboczych. Listwy bijące należy regularnie kontrolować oraz obracać lub wymieniać, zanim zużyją się poza użyteczny profil: pozostawione zbyt długo powiększają szczelinę, zgrubiają produkt i mogą uszkodzić gniazda wirnika. Listwy wymienia się wyważonym kompletem, aby szybkoobrotowy wirnik pozostał w osi.
Szczelinę płyt odbojowych trzeba korygować w miarę ich zużycia, aby utrzymać uziarnienie produktu i wydajność. Łożyskami zajmuje się smarowanie automatyczne, ale sam układ wymaga kontroli: należy potwierdzić, że podaje smar, uzupełniać zbiornik i stosować smar wskazany w instrukcji. Kilka nawyków robi realną różnicę:
- Nie dopuszczać metalu niekruszalnego do nadawy — stal, której nie da się skruszyć, najszybciej uszkadza listwy bijące i wirnik.
- Podawać materiał równomiernie na całą szerokość wirnika, zamiast zsypywać go z jednej strony, aby zużycie rozkładało się równo, a maszyna pozostawała wyważona.
- Rozliczać trwałość części roboczych w tonach skruszonego materiału, a nie w dniach, aby móc prognozować wymiany i zamawiać części, zanim zatrzymają instalację.
- Obserwować drgania — ich nagły wzrost zwykle oznacza pękniętą lub nierównomiernie zużytą listwę.
Wskazówki eksploatacyjne dla stabilnej wydajności
Kruszarka udarowa wstępna odwdzięcza się za spokojne, równomierne podawanie. Najpierw uruchamia się wirnik, pozwala mu osiągnąć pełną prędkość, a dopiero potem włącza podajnik; nigdy nie należy zasypywać nieruchomego ani zwalniającego wirnika. Komorę utrzymuje się stale wypełnioną w tempie, które wirnik jest w stanie przyjąć, ponieważ zarówno niedobór, jak i nadmiar nadawy pogarszają jakość produktu. Zmieniając parametry produktu, zmienia się jedną rzecz naraz: koryguje szczelinę płyt odbojowych, pobiera próbkę, a potem koryguje ponownie — zamiast ruszać szczeliną i prędkością jednocześnie i tracić rozeznanie, co zadziałało.
Przed zatrzymaniem należy opróżnić komorę, zanim wyłączy się wirnik, aby następny rozruch był czysty. Warto wsłuchiwać się w maszynę: równy dźwięk pracy oznacza prawidłowo wypełnioną komorę, dźwięk rozbiegany świadczy o niedoborze nadawy, a dźwięk mozolny o zadławieniu. Operatorzy, którzy nauczą się brzmienia dobrze zasilanej kruszarki, utrzymują stały tonaż i kształt ziarna bez wpatrywania się we wskaźniki przez całą zmianę.
Najczęstsze błędy, których warto unikać
Najdroższym błędem jest podawanie niewłaściwej skały. Przepuszczanie twardego, ściernego kamienia przez kruszarkę udarową daje krótką trwałość listew bijących i koszt eksploatacji, który szybko przewyższa oszczędność na drugim stopniu kruszenia. Typ kruszarki należy dobrać do złoża w pierwszej kolejności.
Inne powtarzające się problemy: dławienie komory bryłami większymi niż otwór wlotowy, co zatrzymuje wirnik i obciąża napęd; eksploatowanie listew poza ich granicą, aby wycisnąć jeszcze kilka ton, co niszczy droższe podzespoły; oraz dopuszczanie metalu niekruszalnego do nadawy. Częste jest również dobranie zbyt małej maszyny, gdy kupujący patrzy tylko na katalogową wydajność, nie sprawdzając otworu wlotowego, a potem odkrywa, że większe kamienie z kopalni tworzą zawieszenia. Wielkość dobiera się zawsze według otworu wlotowego i tonażu jednocześnie.
Jak wybrać właściwy model
Punktem wyjścia jest skała. Trzeba potwierdzić, że ma średnią twardość i niską lub średnią ścieralność, że jest to wapień lub dolomit i że kruszarka udarowa rzeczywiście jest właściwą maszyną wstępną. Jeśli nadawa jest twarda lub ścierna, lepszym wyborem będzie kruszarka szczękowa, którą Constmach również dostarcza. Następnie należy zmierzyć największą bryłę nadawy i wybrać model, którego otwór przyjmie ją z zapasem.
Potem ustala się docelowy tonaż i wybiera przedział wydajności powyżej niego: CPI-1412 dla 200–250 t/h, CPI-1415 dla 350–400 t/h lub CPI-1620 dla 400–600 t/h. Warto też rozważyć, czy kruszarka będzie pracować jako jedyny stopień kruszenia, czy zasili maszynę wtórną, bo wpływa to na nastaw produktu i dobór przesiewaczy. Inżynierowie aplikacyjni Constmach przeanalizują dane o skale, wielkość nadawy i wymagania dotyczące uziarnienia oraz zarekomendują odpowiedni model i konfigurację komory, zamiast pozostawiać wybór domysłom na podstawie karty katalogowej.
Wersje stacjonarne i mobilne
Seria CPI jest oferowana zarówno dla instalacji stacjonarnych, jak i mobilnych. Stacjonarna instalacja krusząca sprawdza się w ustabilizowanej kopalni o długim okresie eksploatacji, gdzie kruszarka stoi na trwałej konstrukcji i jest wpięta w stałe przenośniki i przesiewacze. Mobilna instalacja krusząca przewozi tę samą kruszarkę na podwoziu kołowym lub gąsienicowym, dzięki czemu może przemieszczać się między wyrobiskami albo podążać za ścianą eksploatacyjną. Kruszarka i jej części szybkozużywające się są identyczne; różni je konstrukcja nośna oraz sposób zasilania i odbioru materiału. Wybór zależy od żywotności złoża, liczby obsługiwanych lokalizacji i częstotliwości przenoszenia instalacji.
Uwaga na temat doboru
Kruszarka udarowa wstępna to jeden z najbardziej opłacalnych sposobów kruszenia skał o średniej twardości, pod warunkiem że nadawa odpowiada maszynie. Przy prawidłowo dobranym rodzaju skały, otworze wlotowym i przedziale wydajności seria CPI dostarcza kubiczny, dobrze uziarniony produkt przy niskim koszcie na tonę, często bez drugiego stopnia kruszenia. Wartość tkwi w dopasowaniu modelu do zadania i warto poświęcić na to czas, zanim zamówiona zostanie jakakolwiek konstrukcja.
