Systèmes de Lavage de Sable

Les systèmes de lavage de sable Constmach éliminent l'argile, le limon et les fines contaminations du sable et du gravier afin que le granulat fini réponde aux spécifications de propreté qu'exigent le béton et l'enrobé. La gamme couvre les installations mobiles de criblage et de lavage, les laveurs de sable à vis, les laveurs de sable à roue à godets et les cribles d'essorage avec hydrocyclones, utilisés seuls ou combinés en un circuit de lavage complet. Cette page explique chaque type et les cas dans lesquels l'utiliser.

Ce que Fait Réellement un Système de Lavage de Sable

Le sable et le gravier bruts arrivent rarement propres. Le tout-venant de gisement et les matériaux dragués transportent des enrobages d'argile, du limon et des poussières qui adhèrent aux grains et se logent entre eux. Ces fines paraissent inoffensives, mais elles gonflent, absorbent l'eau et rompent la liaison entre la pâte de ciment ou le bitume et la surface du granulat. Un système de lavage décolle cette contamination, la sépare du produit commercialisable et décharge un granulat calibré, propre et prêt à la vente.

Toute ligne de lavage comporte deux tâches distinctes. La première est le décrottage : attaquer physiquement l'argile et le limon par l'eau, la turbulence et l'attrition grain contre grain jusqu'à ce qu'ils se détachent de la pierre. La seconde est la séparation et la récupération : évacuer les fines libérées avec l'eau de lavage tout en conservant la fraction de sable fin que vous souhaitez encore vendre. Des machines différentes sont conçues pour des points différents de ce parcours, et c'est pourquoi une installation complète en associe souvent plusieurs.

Pourquoi un Granulat Propre Est Essentiel pour le Béton et l'Enrobé

L'excès de fines et d'argile figure parmi les causes les plus fréquentes de contre-performance d'une formule. Dans le béton, l'argile et le limon augmentent la demande en eau, réduisent la résistance et favorisent la fissuration de retrait. Dans l'enrobé, le granulat enrobé d'argile se désenrobe sous l'effet du trafic et de l'humidité, car le bitume ne peut adhérer à une surface sale. C'est précisément pour cette raison que les spécifications fixent des limites strictes à la quantité de matériau passant les tamis les plus fins ainsi qu'aux valeurs d'équivalent de sable ou de bleu de méthylène.

Le lavage est le moyen le plus fiable de respecter ces limites de façon constante. Le criblage à sec élimine les refus et les passants hors calibre, mais il n'a que peu d'effet sur l'argile liée au grain. Seuls l'eau, le décrottage et une séparation correcte éliminent cette contamination. Pour un producteur qui vend sur les marchés du béton prêt à l'emploi et de l'enrobé, une installation de lavage fait souvent la différence entre respecter une spécification et devoir rejeter un stock.

La Gamme de Lavage Constmach en un Coup d'Œil

Constmach fabrique quatre familles de produits qui couvrent toute l'étendue des types d'alimentation et de services, de l'unité unique sur roues destinée à une petite sablière jusqu'au circuit multi-étages d'une grande carrière. Le tableau ci-dessous résume le rôle de chacune et sa place dans l'installation.

Famille de produits	Type	Rôle principal	Domaine d'emploi privilégié
Série SW	Installation mobile de criblage et de lavage	Crible sur roues et laveur à vis tout-en-un	Sites nécessitant une solution monobloc rapide et déplaçable
Série CSW	Laveur de sable à vis	Décrottage et essorage par spirale inclinée du sable fin 0-5 mm	Lavage de sable standard avec contamination modérée
Série CBW	Laveur de sable à godets / à roue	Décrottage et essorage par roue à godets rotative	Alimentation fortement argileuse où la faible consommation d'eau et d'énergie est déterminante
Série CDS	Crible d'essorage et hydrocyclone	Élimination de l'eau résiduelle et récupération du sable très fin (environ 90 microns)	Produit plus sec et stockable, et récupération des fines perdues

Installations Mobiles de Criblage et de Lavage (Série SW)

La série SW réunit un crible et un laveur à vis sur un même châssis sur roues. L'alimentation entre, le crible la divise en fractions granulométriques et rejette les refus, et la fraction de sable fin passe au laveur à vis intégré pour y être décrottée et essorée. Comme tout est monté sur une seule remorque, l'installation peut être déplacée d'une sablière à l'autre ou repositionnée sur site avec un minimum de travaux de génie civil.

C'est le bon choix lorsque vous voulez qu'une seule machine assure l'ensemble du travail et que la mobilité prime sur le débit maximal. Les entreprises qui exploitent plusieurs zones d'emprunt, les exploitants soumis à une demande saisonnière et les petits producteurs qui ne peuvent justifier un circuit fixe tirent tous profit de l'approche SW. C'est aussi une première installation de lavage judicieuse : elle valide le marché du sable propre avant qu'un producteur ne s'engage sur une ligne fixe plus importante.

Laveurs de Sable à Vis (Série CSW)

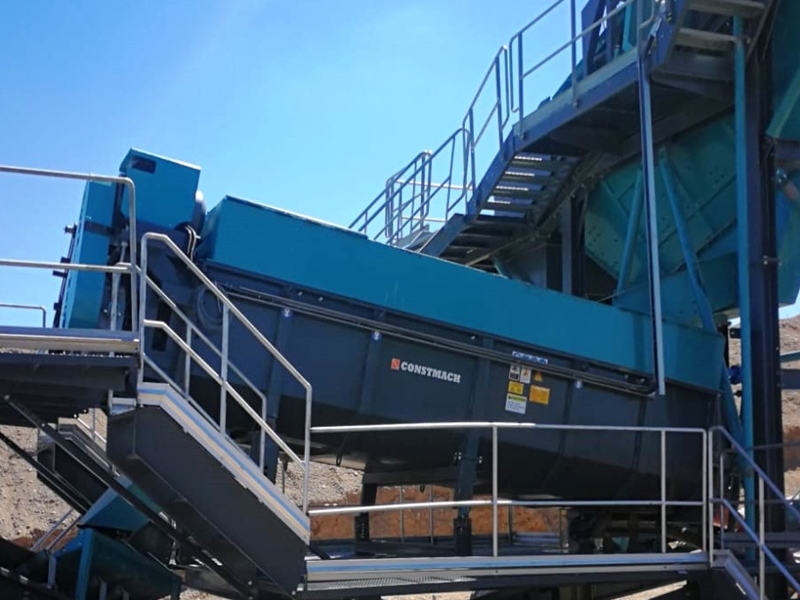

Un laveur de sable à vis utilise une auge inclinée équipée d'une ou deux spirales à rotation lente. L'eau chargée de sable entre par le bas ; les spirales remontent le sable décanté le long de la pente, à contre-courant, en le décrottant par attrition tandis que la surverse évacue l'argile, le limon et l'excédent d'eau par-dessus un déversoir. Lorsque le sable atteint la sortie en partie haute, il a été à la fois nettoyé et partiellement essoré.

La série CSW traite le sable fin 0-5 mm et constitue le cheval de bataille de la plupart des installations de lavage. Elle est simple, tolérante et facile à exploiter. En contrepartie, le déversoir de surverse a tendance à emporter les fractions de sable les plus fines avec les rejets. Lorsque cette fraction fine a de la valeur, ou lorsque le produit doit être plus sec, le laveur à vis est généralement associé à un étage d'essorage en aval.

Laveurs de Sable à Godets / À Roue (Série CBW)

Le laveur à roue à godets, ou roue de reprise du sable, suit une autre voie. Le sable décante dans une cuve pendant qu'une grande roue rotative équipée de godets perforés plonge dans le lit décanté, remonte le sable lavé hors de l'eau, le laisse s'égoutter, puis le déverse sur une goulotte ou un convoyeur. Les perforations laissent l'eau et les fines retourner dans la cuve pendant la remontée.

Deux caractéristiques rendent le laveur à roue attrayant sur les alimentations difficiles. Il est doux avec le sable et perd donc beaucoup moins de matériau fin à la surverse qu'un laveur à vis, ce qui se traduit par un meilleur rendement et un produit plus fin. Et il consomme sensiblement moins d'eau et d'énergie pour une même production. Pour une alimentation fortement argileuse, ou lorsque l'eau est rare ou coûteuse, la série CBW constitue souvent le meilleur choix de décrottage.

Cribles d'Essorage et Hydrocyclones (Série CDS)

La série CDS constitue l'étage de récupération et de séchage. Un hydrocyclone reprend les boues qu'un laveur enverrait sinon aux rejets et utilise la force centrifuge pour récupérer le sable très fin, jusqu'à environ 90 microns, que les laveurs simples évacuent. Le sable et l'eau récupérés tombent sur un crible d'essorage haute fréquence, qui chasse l'eau libre et décharge un produit à faible teneur en humidité, stockable, qui peut être chargé presque directement en sortie de crible.

L'ajout d'un étage CDS apporte deux avantages précieux à la fois. Il capte le sable fin qui serait autrement perdu, ce qui augmente le tonnage commercialisable à partir de la même alimentation. Et il fournit un produit plus sec, ce qui réduit le temps d'égouttage des stocks et les problèmes de manutention. C'est cette même séparation à la sousverse du cyclone qui permet de clarifier et de recycler l'eau au lieu d'en prélever constamment de la fraîche.

Constituer un Circuit de Lavage Complet

Les quatre familles sont conçues pour fonctionner ensemble. Un circuit complet typique décrotte d'abord avec un laveur, à vis ou à roue selon l'alimentation, puis envoie la surverse du laveur vers un crible d'essorage et un hydrocyclone afin de récupérer les fines et de sécher le produit. Il en résulte un granulat plus propre, un rendement supérieur et une humidité du produit assez faible pour le vendre ou le stocker immédiatement.

• Décrotter : un laveur de sable à vis CSW ou un laveur à roue à godets CBW débarrasse le sable de l'argile et du limon.
• Récupérer : un hydrocyclone récupère, dans la surverse du laveur, le sable très fin qui partirait sinon au bassin de décantation.
• Essorer : un crible d'essorage haute fréquence élimine l'eau libre pour obtenir un produit sec et stockable.
• Recycler : l'eau clarifiée retourne à l'installation, réduisant l'appoint en eau claire et la charge des bassins.

Le nombre d'étages nécessaires dépend de l'alimentation et de la spécification. Une alimentation propre et une limite d'humidité peu contraignante peuvent ne demander qu'un simple laveur à vis. Une alimentation sale et fortement argileuse vendue sur une spécification stricte de sable à béton justifie généralement le circuit complet de décrottage et d'essorage.

Qualité de Fabrication et Protection contre l'Usure

Les équipements de lavage fonctionnent en milieu humide et abrasif 24 heures sur 24, et la durée de vie à l'usure détermine donc le coût d'exploitation. Constmach concentre la protection contre l'usure là où le service est le plus dur : les filets de spirale et les revêtements d'auge sur les laveurs à vis, les lèvres et les patins de godets sur les laveurs à roue, ainsi que le cône et l'apex des hydrocyclones, qui subissent les vitesses les plus élevées de tout le circuit. Les revêtements remplaçables et les pièces d'usure segmentées vous permettent de renouveler la zone usée sans mettre au rebut le composant entier.

Les entraînements, les roulements et les réducteurs sont dimensionnés pour un service humide continu et étanchés contre la pénétration des particules abrasives, cause habituelle de défaillance prématurée des roulements dans les installations de lavage. Les structures sont conçues pour reprendre le poids propre du sable saturé et la charge dynamique d'un crible d'essorage vibrant sans fatigue. L'objectif est d'obtenir de longs intervalles d'entretien et des pièces que vous pouvez changer rapidement lorsqu'elles finissent par s'user.

Capacité et Dimensionnement

Dimensionner un système de lavage ne se résume pas à un chiffre de tonnes par heure. La granulométrie de l'alimentation, le pourcentage de fines et d'argile, l'eau disponible et l'humidité cible du produit orientent tous la sélection. Une alimentation riche en argile inférieure à 90 microns exige plus d'énergie de décrottage et plus de capacité de séparation qu'un sable dragué propre au même débit.

Si l'équilibre est mal réglé, l'installation déçoit de manière prévisible. Sous-dimensionnez le laveur et le sable ne sera pas décrotté proprement ; sous-dimensionnez le cyclone ou le crible d'essorage et vous perdrez des fines récupérables ou déchargerez un produit humide. Les ingénieurs d'application Constmach dimensionnent chaque étage en fonction de l'analyse de l'alimentation et de la spécification plutôt que d'un chiffre affiché, et adaptent le circuit d'eau au service demandé.

Matériaux et Applications

La gamme traite le sable et le gravier naturels et concassés issus de sablières, de rivières et de carrières, y compris les fines de roche concassée et le sable manufacturé qui présentent une forte charge de poussière de concassage. Partout où le produit final alimente un procédé sous contrôle qualité, le lavage est rentable.

• Sable et granulats à béton pour le prêt à l'emploi et la préfabrication, où les limites en fines et en argile sont strictes.
• Granulats pour enrobés, où des surfaces de grain propres sont indispensables à l'adhérence du bitume.
• Sable manufacturé et sable de concassage, où le lavage élimine l'excédent de poussière de concassage pour respecter une courbe granulométrique.
• Sable filtrant, sable verrier et autres produits calibrés qui exigent une propreté rigoureuse.

Entretien et Gestion de l'Eau

L'entretien courant est simple, mais il compte. Contrôlez et graissez les roulements selon le planning, surveillez l'usure des spirales et des godets, maintenez les panneaux du crible d'essorage dégagés et tendus, et surveillez l'apex du cyclone, qui fixe le point de coupure et s'ouvre à mesure qu'il s'use. Un apex usé envoie discrètement de bonnes fines aux rejets bien avant que quoi que ce soit ne paraisse anormal.

La gestion de l'eau mérite la même attention. Un circuit bien conduit recycle l'eau clarifiée vers le lavage, de sorte que l'appoint en eau claire se limite à ce qui repart avec le produit et les rejets. Maintenir l'étage de décantation ou de clarification en bon état de marche protège les pièces d'usure des pompes et des cyclones et maintient l'ensemble de l'installation dans son budget d'eau.

Erreurs Courantes à Éviter

L'erreur la plus fréquente consiste à considérer le lavage comme une machine isolée plutôt que comme un circuit. Un laveur à vis seul sur une alimentation fortement argileuse perdra du sable fin par-dessus le déversoir et laissera malgré tout le produit humide ; la pièce manquante est un cyclone associé à un crible d'essorage. La deuxième erreur courante consiste à ignorer l'analyse de l'alimentation et à commander sur le seul débit, ce qui conduit à une installation soit privée d'énergie de décrottage, soit surdimensionnée et coûteuse.

Autres problèmes évitables : lésiner sur le circuit d'eau au point que l'installation manque d'eau propre, négliger l'apex du cyclone jusqu'à ce que la récupération baisse discrètement, et choisir un laveur à vis là où le service appelle réellement la consommation d'eau réduite et l'action plus douce d'une roue à godets. Chacun de ces points est facile à écarter dès la phase de devis et coûteux à corriger ensuite.

Types d'Alimentation et Incidence sur la Sélection

Deux gisements ne se lavent jamais de la même manière, et le caractère de l'alimentation détermine quelle machine mérite sa place. Le sable de rivière et le sable dragué arrivent généralement roulés et raisonnablement calibrés, la contamination se présentant sous forme d'un film de limon plutôt que de mottes d'argile dures ; un laveur à vis suffit souvent à les nettoyer en une seule passe. Le tout-venant issu d'un gisement lié par l'argile est le cas inverse. L'argile arrive sous forme de boules collantes qui résistent à l'eau seule et exigent le temps de séjour plus long et l'action de brassage d'une roue à godets, parfois précédée d'un débourbeur ou d'une cellule d'attrition pour briser les mottes avant même que le sable n'atteigne le laveur.

Le sable manufacturé issu d'une installation de concassage se comporte encore autrement. Il ne contient pas d'argile, mais il transporte une lourde charge de poussière de concassage anguleuse, dont une bonne partie se situe sous la taille admise par la courbe granulométrique. Ici, la tâche n'est pas le décrottage mais la classification et la récupération : évacuer par lavage l'excédent de poussière tout en récupérant les fines limites qui maintiennent le sable dans les spécifications. Bien lire l'alimentation dès la phase d'étude est ce qui distingue une installation qui atteint la spécification d'une installation qui la combat à chaque poste, et c'est pourquoi une granulométrie d'alimentation et une évaluation de l'argile comptent davantage que n'importe quel chiffre de débit isolé.

Débit, Humidité et Qualité du Produit

Trois chiffres décrivent ce que fournit une installation de lavage : combien elle produit, à quel point le produit est propre et à quel point il sort humide du crible. Ils s'opposent les uns aux autres. Augmentez le débit et le temps de séjour diminue, si bien que le décrottage est moins complet et que le produit conserve davantage de fines résiduelles. Resserrez l'objectif de propreté et davantage de matériau part aux rejets, ce qui rogne le rendement. Exigez un produit plus sec et l'étage d'essorage doit travailler plus dur ou tourner plus lentement. Une installation bien accordée trouve le point de fonctionnement où les trois restent simultanément dans leurs limites, et c'est pourquoi le dimensionnement est un exercice d'équilibre plutôt qu'une course à un seul chiffre affiché.

L'humidité du produit mérite une attention particulière car elle accompagne le sable longtemps après sa sortie de l'installation. Les laveurs à vis et les laveurs à roue à godets déchargent un sable qui retient encore une bonne quantité d'eau de surface, si bien qu'un stock constitué directement en sortie de l'une ou l'autre machine continue de s'égoutter pendant des heures, voire des jours, et que le bas du tas reste humide. Un crible d'essorage, alimenté par un hydrocyclone, réduit fortement cette humidité et produit un sable qui peut être chargé et vendu presque immédiatement. Pour un producteur qui vend au poids ou qui travaille sous clause d'humidité, cette différence se lit directement sur la facture.

Comment Choisir le Système Adapté

Partez de l'alimentation et de la spécification, non du catalogue. Les exploitations mobiles et de petite taille qui souhaitent une unité unique déplaçable sont bien servies par la série SW. Le lavage de sable standard sur un site fixe s'articule généralement autour d'un laveur à vis CSW. Une alimentation fortement argileuse, ou un site où l'eau et l'énergie sont limitées, oriente vers le laveur à roue à godets CBW. Toute exploitation qui doit récupérer du sable fin ou vendre un produit sec devrait ajouter l'étage d'essorage et d'hydrocyclone CDS.

En pratique, les installations les plus performantes combinent ces éléments : décrotter avec le laveur adapté à l'alimentation, puis récupérer et essorer en aval. Adapter le bon équipement à votre matériau, à votre approvisionnement en eau et à votre objectif de produit est précisément le travail d'ingénierie d'application que Constmach réalise avant de remettre une offre, afin que l'installation que vous recevez soit dimensionnée pour le travail à accomplir et non selon une spécification générique.
