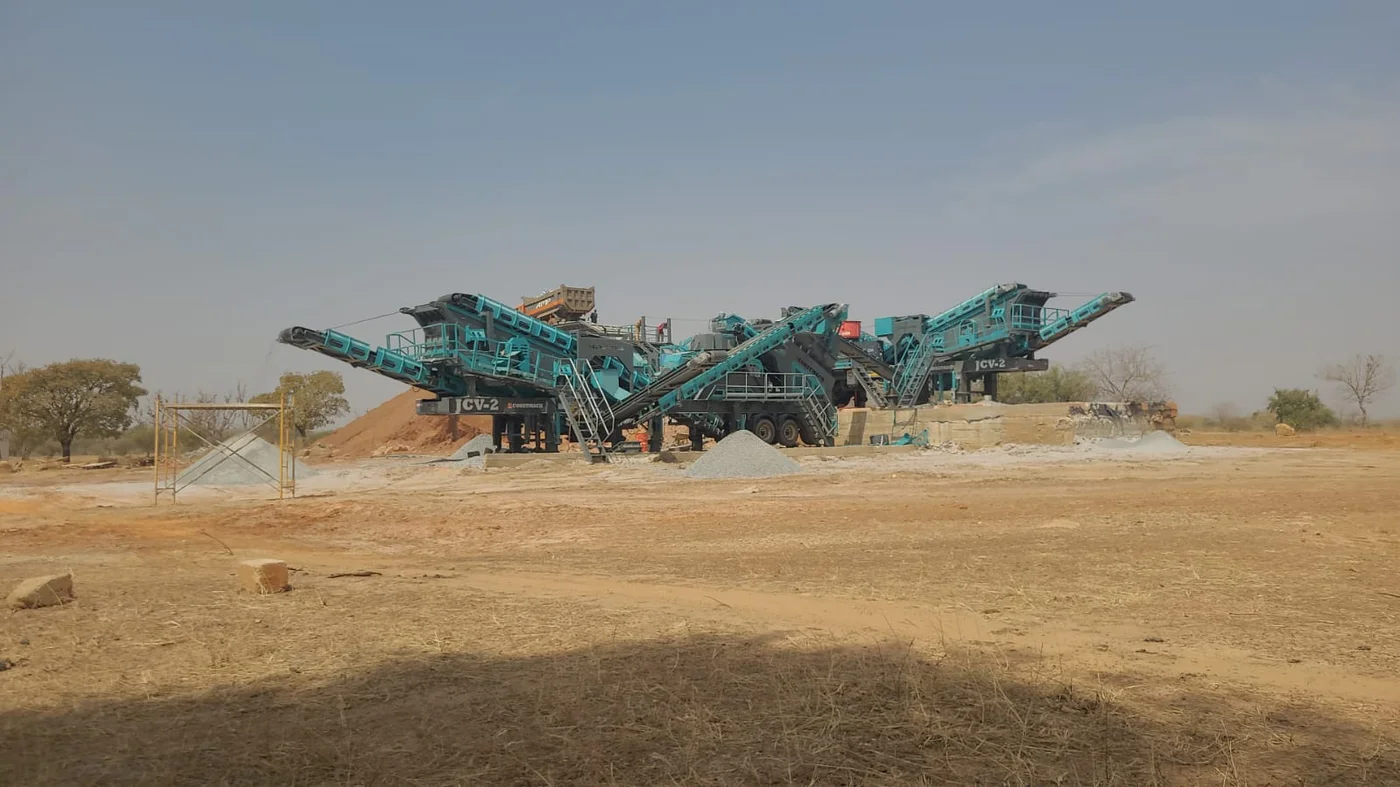

Cette section décrit l'utilisation de l'installation de concassage mobile CONSTMACH JCV-1, les matériaux qu'elle traite, les produits qu'elle fabrique et ses différences par rapport à la série JC à deux étages. Le JCV-1 est une installation sur roues à trois châssis, associant un concasseur à mâchoires primaire, un concasseur à cône secondaire et un VSI tertiaire au sein d'un même circuit fermé.
Quels matériaux le JCV-1 peut-il traiter ?
L'installation est configurée pour les roches dures et abrasives à forte teneur en silice. Les matériaux d'alimentation typiques sont :
- Granite, basalte et gabbro
- Calcaire et dolomite
- Galets de rivière et autres roches dures de carrière
La dimension maximale d'alimentation est de 610 x 380 mm, ce qui détermine la plus grosse roche que la mâchoire primaire peut accepter.
Quels produits finis le JCV-1 fabrique-t-il ?
Le circuit comportant un criblage sur deux châssis, le JCV-1 peut livrer jusqu'à cinq fractions simultanément. Le troisième étage VSI façonne le produit, si bien que l'installation produit des granulats calibrés à forme plus cubique ainsi que du sable manufacturé, utilisables comme matériaux de construction.
Quels secteurs et applications utilisent cette installation ?
Le JCV-1 est utilisé lorsque des granulats de roche dure calibrés et du sable façonné sont nécessaires sur ou près du site de production, par exemple :
- Production de granulats à partir de carrières de roche dure
- Fourniture de granulats pour béton et enrobé et de sable manufacturé
- Projets de construction de routes et d'infrastructures
Quel est le compromis entre une installation mobile et une installation fixe ?
Une installation mobile telle que le JCV-1 est montée sur châssis à roues avec vérins hydrauliques d'ouverture, ce qui permet de la déplacer entre les sites et de la mettre en service sans grues ni chargeuses séparées dans de nombreux cas. Une centrale fixe reste immobilisée sur un seul site. La configuration mobile convient aux projets qui changent d'emplacement, tandis que le circuit de concassage à trois étages sous-jacent reste identique.
Quelles sont les principales pièces d'usure et les points de maintenance ?
En tant qu'installation de roche dure à trois étages, les principales pièces d'usure concernent les chambres de concassage et la manutention des matériaux :
- Plaques de mâchoire du concasseur à mâchoires primaire
- Manteau et concaves du concasseur à cône
- Pièces d'usure du rotor et composants de chambre du VSI
- Toiles de crible sur les cribles vibrants et convoyeurs à bande
Une matière première dure et abrasive comme le granite et le basalte augmente l'usure de ces composants, ce qui fait de leur état un point de maintenance courant.
Comment le JCV-1 se compare-t-il au JC-1 ?
Le JC-1 est une installation à deux étages utilisant un concasseur à mâchoires primaire et un concasseur à cône secondaire sur deux châssis. Le JCV-1 conserve cette configuration mâchoire et cône et ajoute un troisième étage VSI 700 CR sur un châssis séparé. Le VSI améliore la forme des particules et produit du sable manufacturé, ce qui justifie le choix de la configuration JCV plutôt que JC.
Comment l'installation est-elle intégrée en un seul circuit ?
Les trois châssis fonctionnent comme un circuit fermé unique. La matière première passe du châssis mâchoire au châssis cône, puis au châssis VSI, avec des convoyeurs de retour renvoyant les refus pour une réduction supplémentaire. Une automatisation par API avec télécommande sur tablette coordonne les étages, et chaque châssis est équipé d'un système de dépoussiérage.
