CVS-1850 | Titreşimli Elek

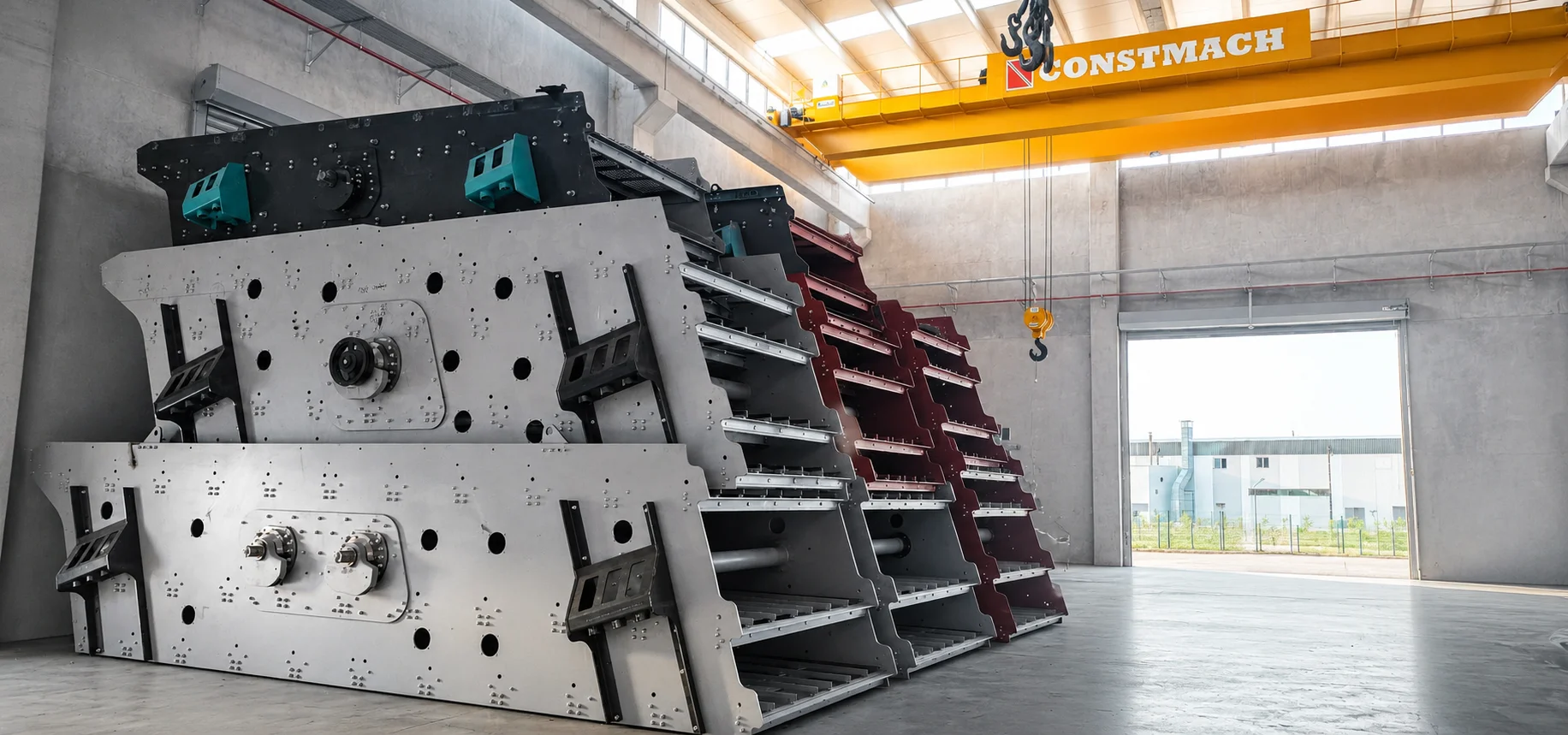

CVS-1850, büyük kırma-eleme tesislerinde kırılmış malzemeyi hassas boyut fraksiyonlarına ayırmak üzere tasarlanmış, CONSTMACH eğik titreşimli elek serisinin yüksek kapasiteli modelidir. Elek kasası 1.800 x 5.000 mm ebadındadır, 9 m²'lik elek yüzeyi sunar ve 140-180 ton/saatlik nominal kapasiteyi destekler. Tam 5.000 mm uzunlukla birleşen geniş 1.800 mm'lik kat, CVS-1850'ye hem geniş bir malzeme yatağı hem de uzun bir kalış süresi kazandırır; bu birleşim, kesim doğruluğundan ödün vermeden yüksek debiyi destekler.

Titreşimli elek çok katlı boyut ayrımı gerçekleştirir: besleme üst kata girer ve kasa titreştikçe elek altı malzeme her elek gözünden geçerken üst boyut malzeme kat boyunca ilerleyerek tahliye edilir. CVS-1850; iki, üç ve dört katlı konfigürasyonlarda sunulur ve tek geçişte beslemeyi üç, dört veya beş dereceli ürüne ayırır. İki katlı temel versiyon 11 kW'lık bir motorla tahrik edilir ve 16.000 kg ağırlığındadır; üç katlı versiyon 16.750 kg ağırlıkta 15 kW kullanır, dört katlı versiyon ise 17.500 kg ağırlıkta 18,5 kW kullanır.

Bir konkasörün ardına kurulan ve bir bant konveyörle beslenen CVS-1850, kurulu elek teline göre örneğin 0-5, 5-12, 12-22 ve 22+ mm gibi satılabilir agrega fraksiyonları üretir. Alt kattan çıkan üst boyut malzeme genellikle kapalı devrede bir konkasöre geri döndürülürken, elek altı ürünler stok bant konveyörlerine aktarılır. Derecelendirme doğruluğu ürün değerini ve şartname uygunluğunu doğrudan belirlediğinden, elek hattaki en kalite-kritik makineler arasındadır ve bu modelin geniş katı, yüksek tonajı taşırken temiz sınıflandırma yapmasına olanak tanır.

CVS-1850, üstten tahrikli veya merkezden tahrikli versiyonlarda üretilebilir. Eksantrik mili, dengeli bir titreşim için dövme çelikten hassas işlenip taşlanır; rulmanlar SKF, FAG, Timken veya NSK'dan temin edilir. Kat destek çerçeveleri gerilim giderilmiş olup bombeli veya düz olarak tedarik edilir; Huck cıvata bağlantısı sürekli titreşim altında bağlantı bütünlüğünü korur.

Elek yüzeyi malzemesi, malzeme sertliğine, aşındırıcılığına ve gereken göz açıklığına göre seçilen çelik örgü tel veya poliüretan panel olabilir. 1.800 mm'lik kat genişliği, yüksek besleme oranlarında daha ince ve daha eşit bir malzeme yatağına olanak tanır; bu da elek telini açık ve eleme verimini yüksek tutar. Cıvatalı ve kaynaklı, aşınmaya dayanıklı çelik kaplamalı besleme kutusu ve tahliye ağızlıkları yüksek aşınma bölgelerini korur ve değiştirilebilir.

Modüler yapı, üniteyi standart nakliye ölçüleri içinde tutar ve yedek parça değişimi ile rutin bakımı basitleştirerek büyük hatlarda yüksek kullanılabilirliği destekler.

CVS-1850, katı CVS-1650'nin 1.600 mm'sinden 1.800 mm'ye yeniden genişletirken 5.000 mm uzunluğu korur; böylece toplam elek yüzeyi 9 m²'ye ulaşır. Bu daha geniş kat, eleğin malzemeyi derin değil ince ve eşit bir yatak olarak taşırken 140-180 t/h'yi kabul etmesini sağlayan şeydir. Yatak derinliği, ağır yüklü bir elekte doğruluğun başlıca düşmanıdır, çünkü kalın bir yatağa gömülü ince malzeme elek teline ulaşamaz; bu nedenle aynı tonajı daha geniş bir yüzeye yaymak kesimi keskin tutar. Kurulu güç, 1650 ile aynı düzeni izler: iki kat için 11 kW, üç kat için 15 kW ve dört kat için 18,5 kW; bu, daha büyük katı düzgün biçimde titreştirecek şekilde boyutlandırılmıştır.

Yüksek kapasiteli tesisler işleten agrega üreticileri ve taş ocakları için CVS-1850, 140-180 t/h'de hassas ve tekrarlanabilir boyut ayrımı sağlayarak konkasör çıktısını, fraksiyonlar arası çapraz karışımı en aza indirirken temiz, şartnameye uygun ürünlere dönüştürür.
