Behaton Ploča
- Količina
- 25 komada po presovanju
- Kapacitet
- 800 m² za 8 sati
BS-25 | Betonska Blok Mašina
Ove mašine rade na hidrauličkom sistemu u opsegu pritiska od 100-120 bar. Ova mašina proizvodi 10 komada blokova dimenzija 20×40×20 cm i 25 komada popločavajućih ploča u svakom ciklusu presovanja. Za proizvodnju se koriste drvene palete.
Beton se utiskuje u kalupe, a zatim presuje na palete. Proizvodi napravljeni na isti način ostavljaju se da se suše na proizvodnim drvenim paletama.
Kontrolna tabla koju su razvili inženjeri kompanije CONSTMACH obezbeđuje jednostavno upravljanje mašinom putem senzora. Automatizovani sistem omogućava dnevno skladištenje podataka o proizvodnji. Kontrolna tabla je jednostavna za korišćenje i pruža potrebno tempiranje za različite vrste blokova i popločavajućih ploča.
Karakteristike mašine:
A+ (A Plus) energetski efikasni proizvodi
EFF3 klasa elektromotora
Besplatni rezervni delovi uz mašinu
CE deklaracija za evropske standarde
Upotreba materijala usklađenih sa DIN i TSEK standardima
Jednostavan izbor programa
Izbor Automatski/Ručni režim
Zaustavljanje, čekanje i nastavak proizvodnje od mesta gde je mašina stala
Dostupna opcija viljuškara
Rešavanje problema putem online udaljene podrške
Usklađenost sa direktivama o niskom naponu
Upotreba sirovina pouzdanih brendova
Obučeno osoblje i modeli proizvoda "HL"
Brz servis i 2-godišnja garancija na mašinu i rezervne delove
Podrška pre i posle prodaje 7/24
Sertifikacija na kraju perioda obuke
Pravougaoni Blok
- Količina
- 32 komada po presovanju
- Kapacitet
- 600 m² za 8 sati
Šestougaone Behaton Ploče
- Količina
- 15 komada po presovanju
- Kapacitet
- 500 m² za 8 sati
20x40x20 Blok
- Količina
- 10 komada po presovanju
- Kapacitet
- 12.500 komada za 8 sati
15x40x20 Blok
- Količina
- 12 komada po presovanju
- Kapacitet
- 15.000 komada za 8 sati
10x40x20 Blok
- Količina
- 18 komada po presovanju
- Kapacitet
- 17.500 komada za 8 sati
Putni Ivičnjak
- Količina
- 3 komada po presovanju
- Kapacitet
- 2.160 komada za 8 sati
Baštenski Ivičnjak
- Količina
- 5 komada po presovanju
- Kapacitet
- 3.600 komada za 8 sati
BS-25 Tehničke Specifikacije
Proizvodni Kapacitet po Proizvodu
| Behaton Ploča | 25 komada po presovanju; 800 m² za 8 sati |
|---|---|
| Pravougaoni Blok | 32 komada po presovanju; 600 m² za 8 sati |
| Šestougaone Behaton Ploče | 15 komada po presovanju; 500 m² za 8 sati |
| 20x40x20 Blok | 10 komada po presovanju; 12.500 komada za 8 sati |
| 15x40x20 Blok | 12 komada po presovanju; 15.000 komada za 8 sati |
| 10x40x20 Blok | 18 komada po presovanju; 17.500 komada za 8 sati |
| Putni Ivičnjak | 3 komada po presovanju; 2.160 komada za 8 sati |
| Baštenski Ivičnjak | 5 komada po presovanju; 3.600 komada za 8 sati |
Tehničke Specifikacije
| Proizvodni Kapacitet | 100 – 120 paleta na sat |
|---|---|
| Veličina Palete | 1200 x 980 x 40 mm |
| Kontrola | PLC sistem automatizacije (Schneider), ekran osetljiv na dodir od 10 inča |
| Zapremina Bunkera | 1.2 m³ |
| Zapremina Hidrauličnog Ulja | 400 lt |
| Gornja Vibracija | 3 kW x 2 |
| Donja Vibracija | 4 kW x 4 |
| Ukupna Električna Snaga | 180 kW |
| Ukupna Sila Vibracije | 30.000 |
| Unutrašnji Sistem Njihanja | Hidraulični |
| Maksimalna Visina Proizvoda | 30 cm |
| Minimalna Visina Proizvoda | 6 cm |
| Šasija Mašine | 10 mm profil |
| Sistem Vibracije | Klasična vibracija preko kaiša i remenice |
| Procenjeni Proizvodni Kapacitet za 8 Sati | 20x40x20 blok – 11.000 - 14.000 komada; interlok – 25.000 komada |
| Količina po Presovanju | 20x40x20 blok – 10 komada; interlok – 25 komada |
| Slojevi Slaganja | 5 – 7 redova |
| Četka za Čišćenje | Prisutna |
| Sušenje Proizvoda sa Zadnje Strane | Hidraulični pogon |
| Dimenzije Palete | 1200 x 980 x 40 mm |
BS-25 Galerija

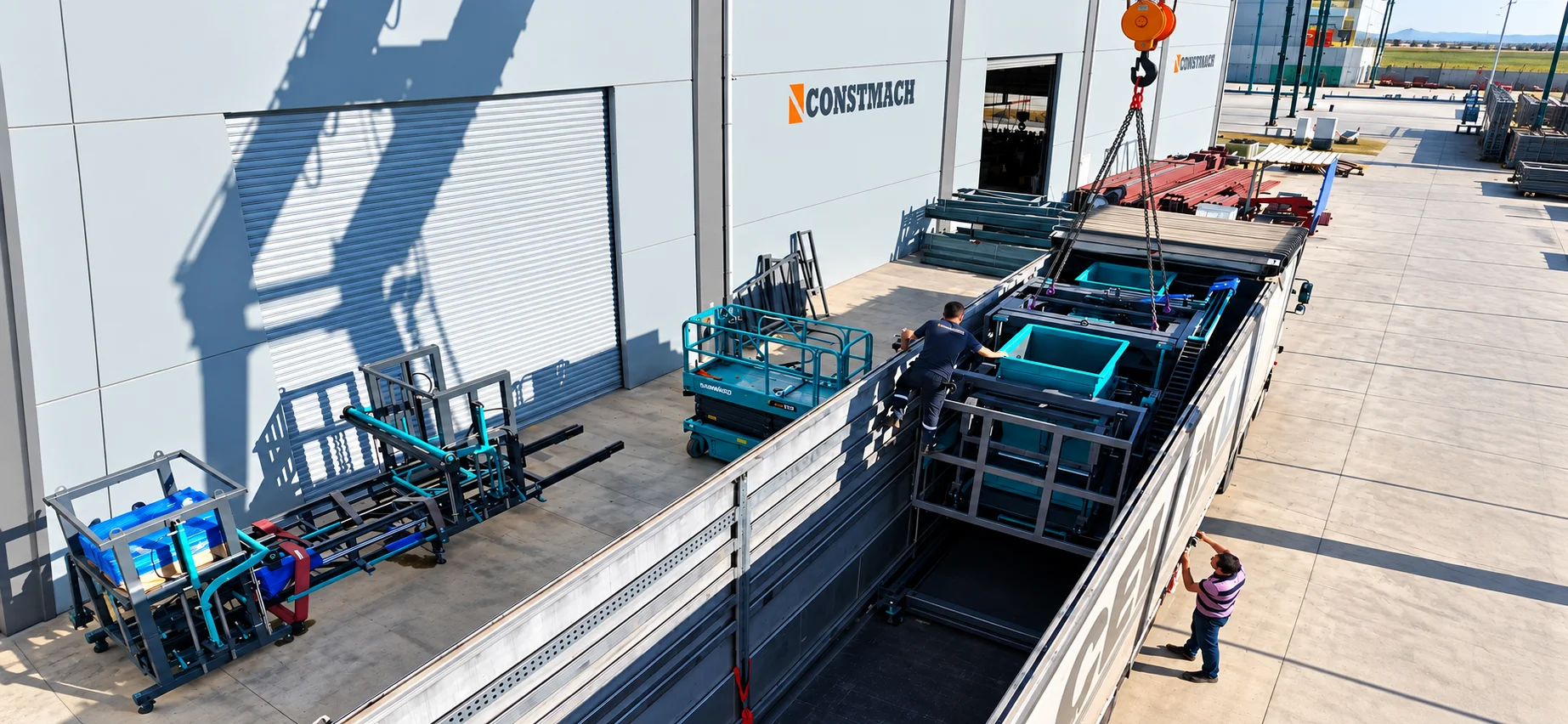

BS-25 Transport
BS-25Video
BS-25 Opšti Raspored
FAQ
Sledeći odeljci sažimaju proizvode, materijale, kapacitet i opremu koji se odnose na CONSTMACH BS-25 potpuno automatsku mašinu za proizvodnju betonskih blokova, i objašnjavaju njeno mesto u okviru BS serije.
Šta BS-25 proizvodi
BS-25 standardno formira šuplje betonske blokove i betonske ploče za popločavanje, proizvodeći 10 šupljih blokova dimenzija 20x40x20 cm i 25 ploča za popločavanje u svakom ciklusu presovanja. Uz promenu kalupa, ista presa može da proizvodi behaton ploče, pune blokove i druge prefabrikovane betonske elemente. Proizvodi koje postrojenje može da ponudi definisani su njegovim inventarom kalupa.
Sirovine
Mašina koristi polusuvu betonsku mešavinu niskog sleganja.
- Agregati poput drobljenog kamena, šljunka i peska
- Cement kao vezivo
- Voda u kontrolisanim količinama
- Pigmenti kada su potrebne obojene ploče za popločavanje ili fasadni elementi
Proizvodni kapacitet i veličina palete
BS-25 formira 10 šupljih blokova i 25 ploča za popločavanje po ciklusu na proizvodnoj paleti dimenzija 1200 x 980 x 230 mm. Njena satna stopa je u istom opsegu kao kod susednih modela, i uglavnom je uporediva sa oko 110 do 120 paleta na sat, s tim da stvarni učinak zavisi od proizvoda, mešavine i ugrađenog kalupa.
Nivo automatizacije
BS-25 je potpuno automatska i upravlja se putem PLC upravljačke table. Rukovalac bira automatski ili ručni režim, poziva sačuvana vremenska podešavanja za različite proizvode, i može da zaustavi i nastavi ciklus od tačke u kojoj je prekinut, tako da je proizvodnja nadzirana, a ne ručno vođena.
Promena kalupa
Svaki proizvod je definisan svojom kalupnom kutijom i presujućom glavom. Prelazak između šupljih blokova, ploča za popločavanje i drugih elemenata vrši se promenom kalupa i izborom odgovarajuće vremenske recepture u upravljačkom sistemu. Broj kalupa koje postrojenje poseduje određuje raznovrsnost proizvoda koje linija može da izradi.
Potrebna prateća oprema i raspored postrojenja
Presa je deo kompletnog postrojenja za blokove.
- Sistem za doziranje i vaganje agregata
- Mešalica za beton
- Transporter ili koš za punjenje
- Linija za dovođenje i rukovanje paletama
- Police za negu betona ili prostor za negu za višeslojni sveži proizvod
- Sistem za slaganje ili kubiranje i viljuškar za osušen proizvod
Poređenje u okviru serije
BS-25 se nalazi između BS-20 i BS-30 u seriji. Broj u nazivu modela odražava broj ploča za popločavanje formiranih po ciklusu, tako da kapacitet raste sa 20 kod BS-20 na 25 kod BS-25 i dalje kroz veće modele, praćeno većim paletama i većom instalisanom snagom. Izbor je uglavnom određen potrebnim učinkom i površinom palete.
