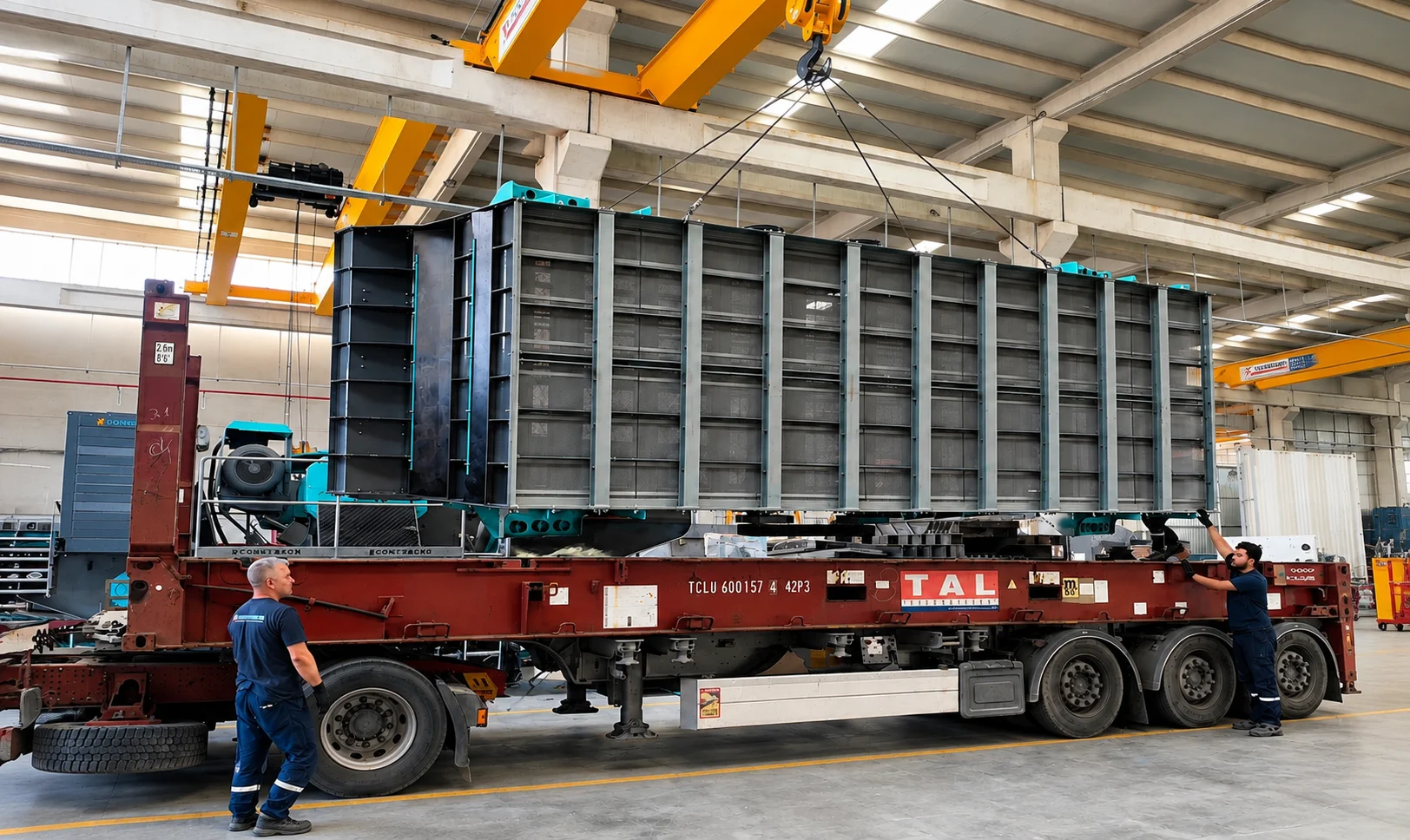

Ciurul vibrant înclinat CONSTMACH CVS-2470 este mașina de clasificare dimensională din cele mai mari instalații de concasare și sortare din gamă. Preia produsul ridicat al concasorului și îl separă în fracțiuni de agregat gradate. Înțelegerea poziției sale în schema de flux, a acționării sale cu două motoare, a opțiunilor de medii de cernere și a necesităților de întreținere îi ajută pe operatori să susțină calitatea produsului la tonaj ridicat.
Locul CVS-2470 în cadrul instalației
Ciurul urmează după o etapă de concasare și este alimentat de o bandă transportoare grea. Produsele care trec prin site cad pe benzile de depozitare, în timp ce refuzul de pe etajul inferior este de obicei returnat la un concasor într-un circuit închis. Secvența liniei este alimentator, concasor, bandă transportoare, ciur, ciurul stabilind granulometria finală pentru întreaga instalație.
Ce materiale procesează și configurațiile de etaje
- CVS-2470 procesează piatră concasată, pietriș și material de dimensiunea nisipului, la 268.8-336 t/h.
- Două etaje produc trei fracțiuni, trei etaje produc patru, iar patru etaje produc cinci într-o singură trecere.
- Cutia de 2.400 x 7.000 mm oferă 16.8 m² de suprafață de cernere, cea mai mare din gamă; capacitatea depinde de dimensiunea ochiurilor sitei, de umiditate și de precizia de separare necesară.
Acționarea cu două motoare și mediile de cernere
- Cutia mare folosește o acționare cu două motoare: 2 x 15 kW pentru două etaje, 2 x 18.5 kW pentru trei și 2 x 22 kW pentru patru, pentru o excitație uniformă pe toată lățimea.
- Sita din sârmă țesută din oțel este potrivită pentru materiale dure, abrazive și pentru separări mai fine; panourile din poliuretan reduc colmatarea și durează mai mult.
- Mediul se alege în funcție de dimensiunea ochiului, de suprafața liberă și de duritatea materialului.
Întreținere
- Inspectați și retensionați regulat mediile de cernere pentru a preveni ruperea și pierderea de eficiență.
- Lubrifiați rulmenții arborelui excentric conform programului și monitorizați temperatura acestora.
- Mențineți sincronizate cele două motoare, astfel încât cursa să rămână echilibrată pe toată cutia.
- Verificați uzura casetei de alimentare căptușite cu oțel și a buzelor de descărcare și verificați arcurile de susținere și îmbinările cu buloane Huck.
Comparație cu alternativele
În comparație cu un grătar static sau cu un trommel, un ciur vibrant înclinat oferă o precizie mai mare și mai multe etaje într-un spațiu compact. În cadrul gamei CONSTMACH, CVS-2470 este modelul de vârf, cu cea mai mare cutie și singura acționare cu două motoare; pentru un debit mai mic, CVS-1850, CVS-1650, CVS-1640 și CVS-1240 oferă cutii progresiv mai mici și acționări cu un singur motor.
Instalare și punere în funcțiune
CVS-2470 este sprijinit pe arcuri elicoidale grele care izolează de structură vibrațiile sale considerabile și este instalat la o înclinare de lucru de aproximativ 15 până la 20 de grade. La 20.500 până la 24.000 kg, în funcție de numărul de etaje, necesită un turn de susținere metalic solid și bine proiectat și o bandă de alimentare grea la capătul superior. Cutia mare de 2.400 x 7.000 mm și acționarea cu două motoare impun o punere în funcțiune atentă: ambele motoare trebuie reglate să se rotească astfel încât forțele lor să se combine într-o cursă liniară echilibrată pe toată lățimea, arcurile trebuie nivelate astfel încât cutia mare să funcționeze la unghi drept, iar caseta de alimentare trebuie să distribuie materialul uniform pe lățimea de 2.400 mm înainte de a introduce tonajul ridicat.
Sfaturi de exploatare pentru rezultate optime
- Distribuiți materialul pe toată lățimea de 2.400 mm; la câteva sute de tone pe oră, o alimentare neuniformă uzează rapid o parte a etajului și reduce precizia.
- Mențineți sincronizate cele două motoare; o cursă dezechilibrată degradează cernerea și solicită structura.
- Operați în intervalul de 268.8-336 t/h, folosind suprafața mare a etajului sub forma unui strat subțire și uniform, mai degrabă decât unul gros.
- Alegeți panouri din poliuretan pentru materialul umed sau predispus la colmatare și sită de oțel pentru materiale dure, uscate și abrazive.
- Retensionați sita după rodaj și inspectați regulat etajul mare pentru uzură localizată care semnalează o distribuție necorespunzătoare a alimentării.
