Care sunt componentele unei stații de asfalt? Ce rol are fiecare?

O stație de asfalt este, în realitate, o echipă de o duzină de utilaje care lucrează ca unul singur. Manipularea agregatelor, încălzirea, cântărirea, malaxarea, alimentarea cu liant, desprăfuirea și automatizarea au fiecare propria componentă, iar îmbrăcămintea rutieră finită este exact atât de bună cât cea mai slabă dintre ele.

Să știți ce face fiecare componentă se răsplătește de două ori: fișele tehnice ale stației devin lizibile, iar depanarea se transformă din ghicit într-o listă scurtă de verificare. Turul de mai jos urmează materialul, de la buncărele de alimentare la rece, unde intră agregatul brut, până la cabina de comandă care supraveghează totul.

Din ce componente este alcătuită o stație de asfalt?

O stație de asfalt completă reunește douăsprezece componente de bază, fiecare cu un rol clar:

• Buncărele de alimentare la rece și alimentatoarele: dozează agregatul brut pe sorturi înainte ca ceva să fie încălzit.

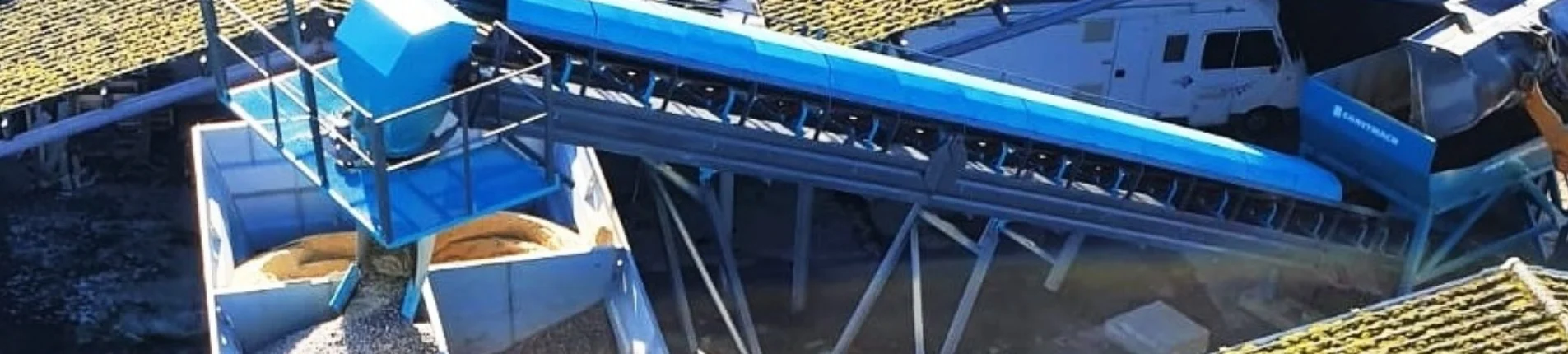

• Banda colectoare: transportă agregatul dozat către uscător.
• Tamburul de uscare: elimină umiditatea și încălzește agregatul la temperatura de lucru.
• Arzătorul: furnizează căldura pe care tamburul de uscare o aplică.
• Elevatorul la cald: ridică agregatul fierbinte în vârful turnului de malaxare.
• Unitatea de sortare: separă agregatul fierbinte în fracții granulometrice.
• Buncărele calde: păstrează fiecare fracție separat, fără pierdere de temperatură.
• Cântarele: cântăresc agregatele, bitumul și filerul conform rețetei.
• Malaxorul cu doi arbori: amestecă totul în mixtura finită.
• Rezervoarele de bitum: stochează liantul și îl mențin fierbinte și pompabil.
• Silozul de filer: stochează și dozează filerul mineral.
• Desprăfuirea, silozul de stocare și cabina de comandă: rețin praful, păstrează mixtura finită și conduc stația.

Acest set de componente descrie configurația discontinuă de tip turn, cea mai completă schemă pe care o poate avea o stație. Secțiunile de mai jos parcurg componentele grup cu grup, în ordinea în care materialul le întâlnește.

Care componente pregătesc agregatele?

Ce fac buncărele de alimentare la rece?

În buncărele de alimentare la rece începe de fapt producția. Fiecare buncăr conține un singur sort de agregat, iar un alimentator cu bandă cu turație variabilă, aflat sub fiecare buncăr, îl eliberează pe o bandă colectoare comună, în proporția aproximativă cerută de rețetă.

Dozarea de aici este orientativă, nu precisă; cântărirea exactă are loc mai târziu, în turn. Ceea ce controlează alimentarea la rece este echilibrul. Dacă un buncăr se golește sau se revarsă, fiecare componentă din aval primește un amestec pe care rețeta nu l-a prevăzut niciodată, motiv pentru care calibrarea alimentatoarelor este tratată ca sarcină de producție, nu de întreținere.

Ce face tamburul de uscare?

Tamburul de uscare elimină umiditatea pe care agregatul brut o poartă întotdeauna și încălzește piatra la temperatura de lucru, de regulă în jur de 150-180°C. Este un cilindru lung, rotativ, așezat în contracurent față de fluxul de gaz fierbinte al arzătorului.

În interior, rânduri de palete de ridicare preiau agregatul și îl lasă să cadă în ploaie prin curentul de gaz pe măsură ce tamburul se rotește, astfel încât fiecare particulă trece prin căldură iar și iar. Agregatul umed sau uscat insuficient nu se poate lega de bitum, ceea ce face din tambur componenta cu cea mai mare influență asupra calității mixturii.

Ce face arzătorul?

Arzătorul este sala mașinilor a stației: produce flacăra și gazul fierbinte pe care tamburul de uscare le aplică agregatului. Arzătoarele sunt construite pentru gaz natural, păcură, cărbune sau funcționare cu combustibil dublu, iar alegerea urmează de obicei sursa de energie fiabilă și accesibilă acolo unde funcționează stația.

Reglajul arzătorului are legătură directă cu costul de exploatare. Încălzirea agregatelor este cel mai mare consumator de energie din întreaga stație, așa că un arzător potrivit combustibilului său și reglat pe tamburul său arde măsurabil mai puțin pe tona de mixtură.

Ce face elevatorul la cald?

Elevatorul la cald transportă agregatul uscat și încălzit de la evacuarea tamburului până la puntea de sortare din vârful turnului. Este un lanț de cupe închise, iar carcasa are rost practic: ferește materialul fierbinte de vânt și de ploaie și limitează pierderea de căldură pe drumul în sus.

Capacitatea lui este corelată cu debitul tamburului, pentru că un elevator care rămâne în urmă devine gâtuire pentru întregul turn de deasupra.

Ce face unitatea de sortare?

În vârful turnului, un ciur vibrant separă din nou agregatul fierbinte în fracții granulometrice definite și respinge particulele supradimensionate înainte ca acestea să poată intra în mixtură. Această resortare contează pentru că manipularea și încălzirea deplasează întotdeauna ușor amestecul; ciurul restabilește ordinea chiar înainte de cântărirea care depinde de el. Ciurul este de regulă o unitate cu mai multe punți, iar felul în care funcționează ciururile vibrante este un subiect în sine.

Care componente cântăresc și amestecă materialele?

Ce fac buncărele calde?

Direct sub ciur, buncărele calde păstrează fiecare fracție de agregat în compartimentul ei, încă la temperatură plină, în așteptarea cântăririi. Ele sunt stocul de lucru al turnului.

Tamponul pe care îl oferă este ceea ce permite unei stații în șarje să schimbe rapid rețetele: fracțiile stau pregătite, iar șarja următoare extrage pur și simplu cantități diferite din fiecare compartiment. Fără buncăre calde, sistemul de cântărire nu ar avea din ce să compună.

Ce fac cântarele?

Cântarele transformă rețeta în realitate. Fracțiile de agregat, bitumul și filerul mineral sunt cântărite fiecare în buncăre separate, pe celule de sarcină de mare precizie, șarjă cu șarjă, înainte de a intra împreună în malaxor.

Cântărirea separată este detaliul de reținut. Pentru că fiecare material are propriul buncăr și propria înregistrare, fiecare șarjă devine un eveniment de calitate documentat, iar o abatere la oricare dintre materiale iese la iveală imediat, în loc să se ascundă într-un total combinat.

Ce face malaxorul cu doi arbori?

Malaxorul este locul unde asfaltul este făcut în sfârșit. Doi arbori orizontali echipați cu palete se rotesc în sensuri opuse prin șarjă, forțând agregatele, bitumul și filerul într-o mixtură omogenă, complet anrobată, în câteva secunde.

Construcția malaxorului cu doi arbori domină pentru că amestecă prin constrângere, nu prin gravitație: materialul nu poate trece mai departe neanrobat, fiindcă traiectoriile paletelor se suprapun și îl împing în mod repetat prin pelicula de liant. Anrobarea uniformă de aici decide cum va îmbătrâni îmbrăcămintea rutieră ani la rând.

Care componente furnizează bitumul și filerul?

Ce fac rezervoarele de bitum?

Rezervoarele de bitum stochează liantul și îl mențin lichid la aproximativ 150-170°C până în momentul cântăririi. Rezervoarele sunt izolate și încălzite printr-un sistem cu ulei termic: un cazan de ulei fierbinte încălzește uleiul aflat în circulație, iar serpentinele de țeavă poartă această căldură prin bitumul stocat fără să îl expună vreodată unei flăcări.

Încălzirea indirectă este rostul acestei construcții. Bitumul supraîncălzit local îmbătrânește și se întărește, așa că această căldură blândă și uniformă a uleiului termic protejează calitatea liantului odată cu siguranța stației.

Ce face silozul de filer?

Silozul de filer stochează praful mineral care completează mixtura și îl dozează către sistemul de cântărire printr-un transportor elicoidal. Multe stații lucrează cu două fluxuri de filer: filer proaspăt, cumpărat în acest scop, și filer recuperat, întors din propria desprăfuire a stației.

Filerul este ușor de subestimat și greu de iertat. El rigidizează liantul și umple cele mai fine goluri, iar pentru că este vorba de cantități mici, precizia de dozare a silozului contează mai mult decât volumul lui de stocare.

Care componente gestionează praful, stocarea și comanda?

Ce face sistemul de desprăfuire (filtrul cu saci)?

Sistemul de desprăfuire reține particulele fine pe care le antrenează fluxul de gaze evacuat din uscător, ținându-le departe de aer și de ochii vecinătății. Captarea se face de regulă în două trepte: un ciclon sau un preseparator gravitațional lasă să cadă praful mai grosier, iar un filtru cu saci din material textil reține particulele fine.

Ceea ce prinde filtrul cu saci nu este deșeu. Particulele fine recuperate se pot întoarce în mixtură ca filer recuperat, închizând un circuit care servește atât autorizația de mediu, cât și bugetul de materiale. La o stație modernă, filtrul cu saci este la fel de hotărâtor pentru locul unde stația are voie să funcționeze ca orice componentă de producție.

Ce face silozul de stocare a mixturii calde?

Mixtura finită părăsește malaxorul fie direct într-un camion, fie în sus, către un siloz de stocare izolat termic. Silozul separă producția de logistică: stația poate produce în continuare cât timp camioanele stau la rând, iar camioanele se pot încărca în câteva minute, fără să aștepte o șarjă.

Izolația menține mixtura stocată în intervalul de temperatură în care rămâne lucrabilă, ceea ce face posibile începuturile de așternere dis-de-dimineață: silozul se umple din timp, iar primele camioane se încarcă înainte ca stația să fi produs prima șarjă a zilei.

Ce face cabina de comandă?

Cabina de comandă conduce întreaga stație dintr-un singur loc. Un sistem bazat pe PLC execută rețetele, acționează alimentatoarele și cântarele, monitorizează fiecare temperatură și înregistrează fiecare șarjă pe măsură ce se produce.

Ecranul operatorului este martorul cinstit al stației. Jurnalele de cântărire, curbele de temperatură și istoricul alarmelor trăiesc toate aici, așa că atât auditurile de calitate, cât și diagnosticarea defectelor încep în cabină, nu afară, pe structura metalică. În practică, sistemul de comandă este cel care transformă o colecție de utilaje într-o stație.
