BS-42 | Macchina per Blocchi in Calcestruzzo

Le sezioni seguenti riassumono i prodotti, i materiali, la capacità e le attrezzature associate alla blocchiera completamente automatica CONSTMACH BS-42, il modello più grande della serie BS.

Cosa produce la BS-42

La BS-42 forma di serie blocchi cavi in calcestruzzo e masselli autobloccanti, producendo 18 blocchi cavi da 20x40x20 cm e 42 masselli in ogni ciclo di pressatura. Cambiando stampo, la stessa pressa può produrre pavimentazioni autobloccanti, blocchi pieni e altri elementi prefabbricati in calcestruzzo. I prodotti che un impianto può offrire sono definiti dal suo parco stampi.

Materie prime

La macchina utilizza un mix di calcestruzzo semi-secco, a basso slump.

• Inerti come pietrisco, ghiaia e sabbia
• Cemento come legante
• Acqua in quantità controllate
• Pigmenti quando sono richiesti masselli o elementi di rivestimento colorati

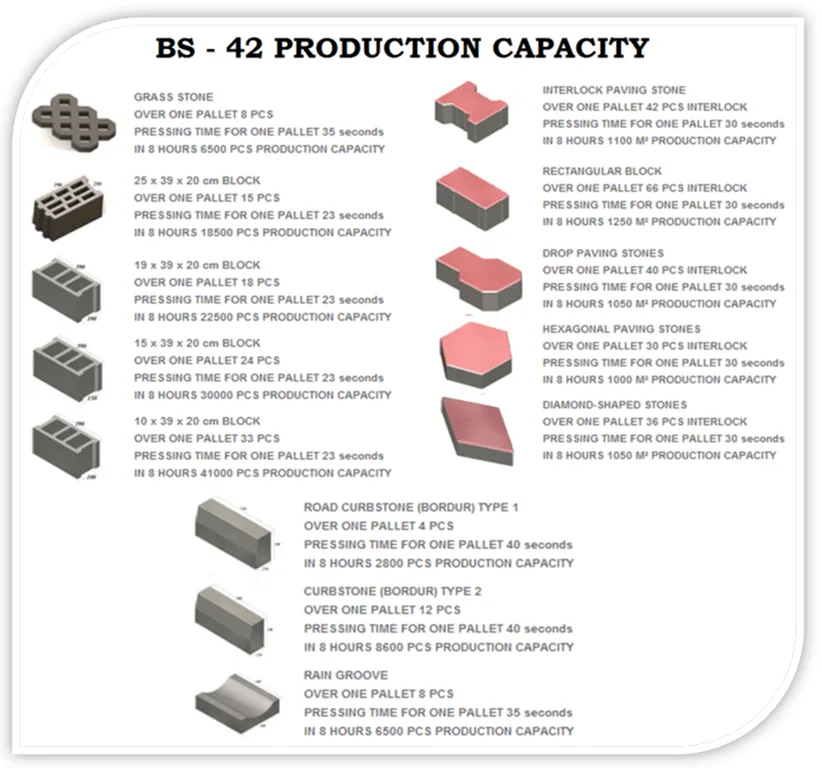

Capacità produttiva e dimensioni del pallet

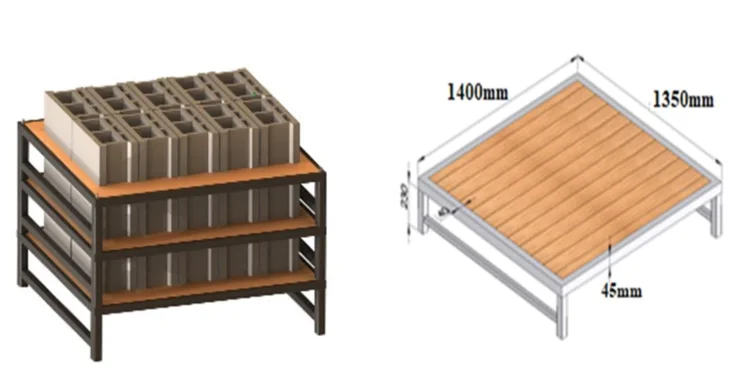

La BS-42 ha una capacità nominale di 130-140 pallet all'ora e utilizza un pallet di produzione di 1400 x 1350 x 230 mm, il più grande della serie. Su un turno di otto ore, questo corrisponde a valori nell'ordine di 18.000 blocchi cavi da 20x40x20 cm o circa 40.000 masselli autobloccanti, a seconda del prodotto e dello stampo utilizzato.

Livello di automazione

La BS-42 è completamente automatica ed è controllata da un sistema PLC Schneider. L'operatore seleziona la modalità automatica o manuale, richiama le ricette di tempi memorizzate e può interrompere e riprendere il ciclo dal punto in cui è stato fermato. Un robot impilatore, una spazzola di pulizia e un robot di cubaggio per il prodotto essiccato estendono l'automazione alla movimentazione del prodotto.

Cambio stampo

Ogni prodotto è definito dalla sua cassa stampo e dalla testa di pressatura. Il passaggio tra blocchi cavi, masselli e altri elementi avviene cambiando lo stampo e selezionando la ricetta di tempi corrispondente nel quadro di controllo. Il numero di stampi disponibili determina la varietà di prodotti che la linea può realizzare.

Attrezzature ausiliarie necessarie e layout dell'impianto

La pressa costituisce la fase di formatura di un impianto completo per blocchi.

• Sistema di dosaggio e pesatura degli inerti
• Mescolatore per calcestruzzo
• Nastro di carico o benna, alimentato da una tramoggia da 1,8 m3
• Linea di alimentazione e movimentazione pallet
• Robot impilatore per il prodotto fresco e area di stagionatura
• Robot di cubaggio per il prodotto essiccato

Confronto nella gamma

La BS-42 è il modello più grande della serie. Il numero del modello riflette il numero di masselli formati per ciclo, quindi la capacità sale da 36 sulla BS-36 a 42 sulla BS-42, sul pallet più grande e con la potenza installata più elevata della gamma. La scelta è determinata principalmente dalla resa richiesta e dall'ingombro del pallet.
