BS-36 | Macchina per Blocchi in Calcestruzzo

Le sezioni seguenti riassumono i prodotti, i materiali, la capacità e le attrezzature associate alla blocchiera completamente automatica CONSTMACH BS-36, e ne spiegano la posizione all'interno della serie BS.

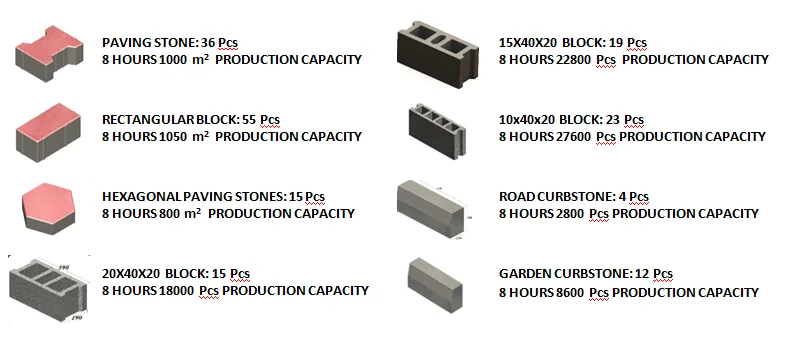

Cosa produce la BS-36

La BS-36 forma di serie blocchi cavi in calcestruzzo e masselli autobloccanti, producendo 15 blocchi cavi da 20x40x20 cm e 36 masselli in ogni ciclo di pressatura. Cambiando stampo, la stessa pressa può produrre pavimentazioni autobloccanti, blocchi pieni e altri elementi prefabbricati in calcestruzzo. I prodotti che un impianto può offrire sono definiti dal suo parco stampi.

Materie prime

La macchina utilizza un mix di calcestruzzo semi-secco, a basso slump.

• Inerti come pietrisco, ghiaia e sabbia
• Cemento come legante
• Acqua in quantità controllate
• Pigmenti quando sono richiesti masselli o elementi di rivestimento colorati

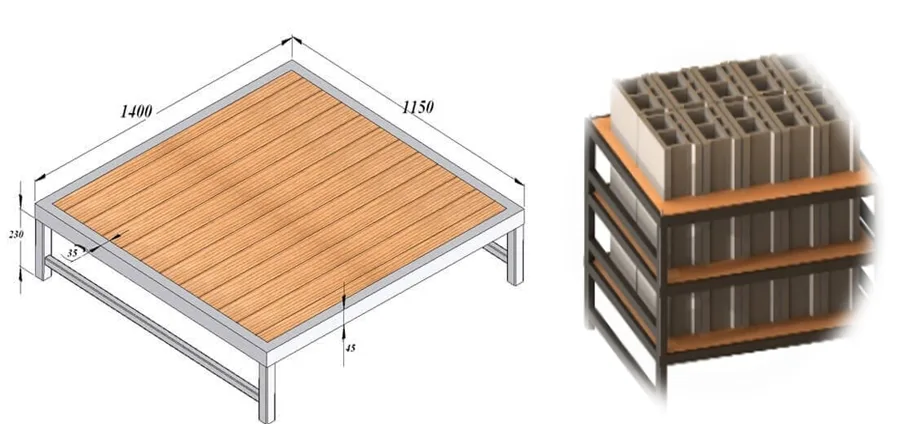

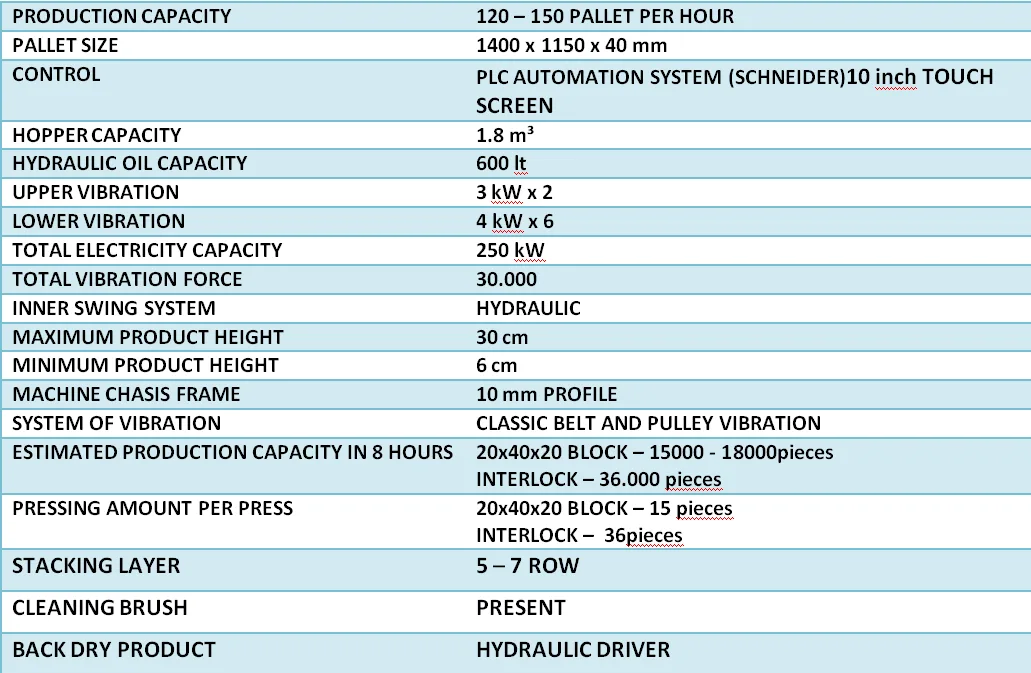

Capacità produttiva e dimensioni del pallet

La BS-36 forma 15 blocchi cavi e 36 masselli per ciclo, più della BS-30, sul formato di pallet più grande utilizzato dai modelli superiori della serie. Le dimensioni esatte del pallet e la velocità oraria per una determinata configurazione devono essere confermate consultando la scheda tecnica del produttore, poiché la resa dipende dal prodotto, dal mix e dallo stampo montato.

Livello di automazione

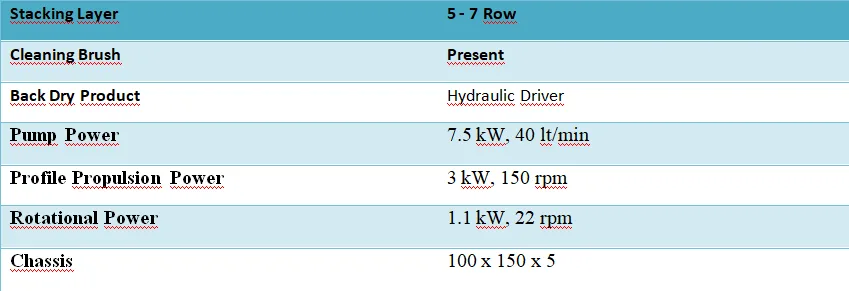

La BS-36 è completamente automatica e viene gestita da un quadro di controllo basato su PLC sviluppato dagli ingegneri CONSTMACH. L'operatore seleziona la modalità automatica o manuale, richiama le impostazioni dei tempi memorizzate e può interrompere e riprendere il ciclo dal punto in cui è stato fermato. È disponibile un robot di cubaggio per il prodotto essiccato per automatizzare la movimentazione degli elementi stagionati.

Cambio stampo

Ogni prodotto è definito dalla sua cassa stampo e dalla testa di pressatura. Il passaggio tra blocchi cavi, masselli e altri elementi avviene cambiando lo stampo e selezionando la ricetta di tempi corrispondente nel sistema di controllo. Il numero di stampi disponibili determina la varietà di prodotti che la linea può realizzare.

Attrezzature ausiliarie necessarie e layout dell'impianto

La pressa fa parte di un impianto completo per blocchi.

• Sistema di dosaggio e pesatura degli inerti
• Mescolatore per calcestruzzo
• Nastro di carico o benna
• Linea di alimentazione e movimentazione pallet
• Rastrelliere o area di stagionatura per il prodotto fresco su più livelli
• Robot di cubaggio per il prodotto essiccato o carrello elevatore per il prodotto essiccato

Confronto nella gamma

La BS-36 è uno dei modelli più grandi della serie, inferiore solo alla BS-42. Il numero del modello riflette il numero di masselli formati per ciclo, quindi la capacità sale da 30 sulla BS-30 a 36 sulla BS-36 e 42 sulla BS-42, accompagnata da pallet più grandi e potenza installata maggiore. La scelta è determinata principalmente dalla resa richiesta e dall'ingombro del pallet.
