Massello Autobloccante
- Quantità
- 30 pezzi per pressata
- Capacità
- 800 m² in 8 ore
BS-30 | Macchina per Blocchi e Autobloccanti
Queste macchine funzionano con un sistema idraulico in un intervallo di pressione di 120-130 bar. Questa macchina produce 12 pezzi di blocchi delle dimensioni di 20×40×20 cm e 30 pezzi di autobloccanti in ogni ciclo di pressatura. Per la produzione si utilizzano pallet in legno.
Il calcestruzzo viene pressato negli stampi e poi pressato sui pallet. I prodotti realizzati nello stesso modo vengono lasciati asciugare sui pallet in legno di produzione.
Il quadro di controllo sviluppato dagli ingegneri CONSTMACH garantisce la facilità di funzionamento della macchina tramite sensori. Il sistema di automazione consente la memorizzazione della produzione giornaliera. Il quadro di controllo è intuitivo e fornisce le temporizzazioni necessarie per i diversi tipi di blocchi e autobloccanti.
Caratteristiche della macchina:
A+ (A Plus) Prodotti a risparmio energetico
Motori elettrici classe EFF3
Ricambi gratuiti con la macchina
Dichiarazione CE per gli standard europei
Utilizzo di materiali conformi agli standard DIN e TSEK
Selezione dei programmi di facile utilizzo
Selezione automatica/manuale
Arresto, attesa e ripresa della produzione dal punto in cui la macchina si è fermata
Opzione carrello elevatore disponibile
Risoluzione dei problemi tramite opzione remota online
Conformità alle direttive di bassa tensione
Utilizzo di materie prime di marche sicure
Personale formato e modelli di prodotto "HL"
Assistenza rapida e garanzia di 2 anni sulla macchina e sui ricambi
Servizio pre-vendita e post-vendita 7/24
Certificazione al termine del periodo di formazione
Blocco Rettangolare
- Quantità
- 50 pezzi per pressata
- Capacità
- 860 m² in 8 ore
Masselli Esagonali
- Quantità
- 15 pezzi per pressata
- Capacità
- 680 m² in 8 ore
Blocco 20x40x20
- Quantità
- 12 pezzi per pressata
- Capacità
- 15.000 pezzi in 8 ore
Blocco 15x40x20
- Quantità
- 14 pezzi per pressata
- Capacità
- 17.000 pezzi in 8 ore
Blocco 10x40x20
- Quantità
- 20 pezzi per pressata
- Capacità
- 24.000 pezzi in 8 ore
Cordolo Stradale
- Quantità
- 3 pezzi per pressata
- Capacità
- 2.160 pezzi in 8 ore
Cordolo da Giardino
- Quantità
- 10 pezzi per pressata
- Capacità
- 7.200 pezzi in 8 ore
BS-30 Specifiche tecniche

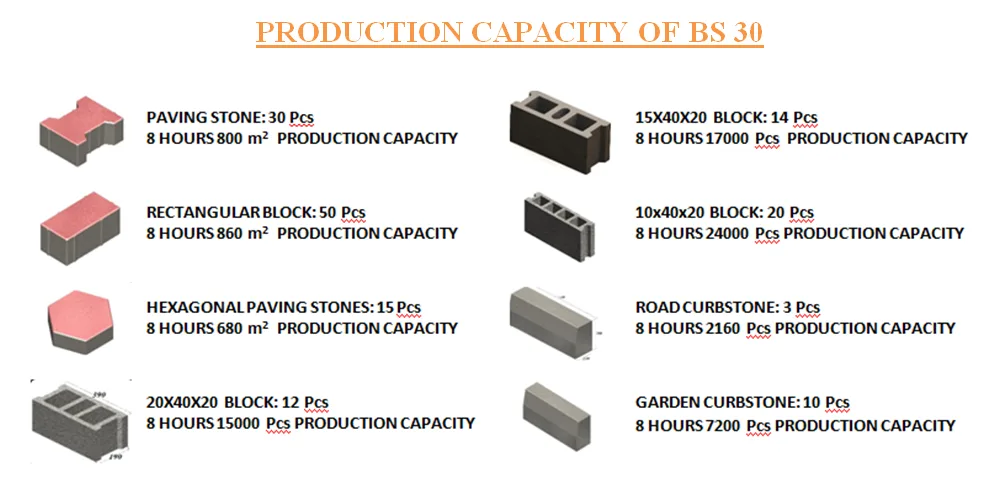

Capacità Produttiva per Prodotto
| Massello Autobloccante | 30 pezzi per pressata; 800 m² in 8 ore |
|---|---|
| Blocco Rettangolare | 50 pezzi per pressata; 860 m² in 8 ore |
| Masselli Esagonali | 15 pezzi per pressata; 680 m² in 8 ore |
| Blocco 20x40x20 | 12 pezzi per pressata; 15.000 pezzi in 8 ore |
| Blocco 15x40x20 | 14 pezzi per pressata; 17.000 pezzi in 8 ore |
| Blocco 10x40x20 | 20 pezzi per pressata; 24.000 pezzi in 8 ore |
| Cordolo Stradale | 3 pezzi per pressata; 2.160 pezzi in 8 ore |
| Cordolo da Giardino | 10 pezzi per pressata; 7.200 pezzi in 8 ore |

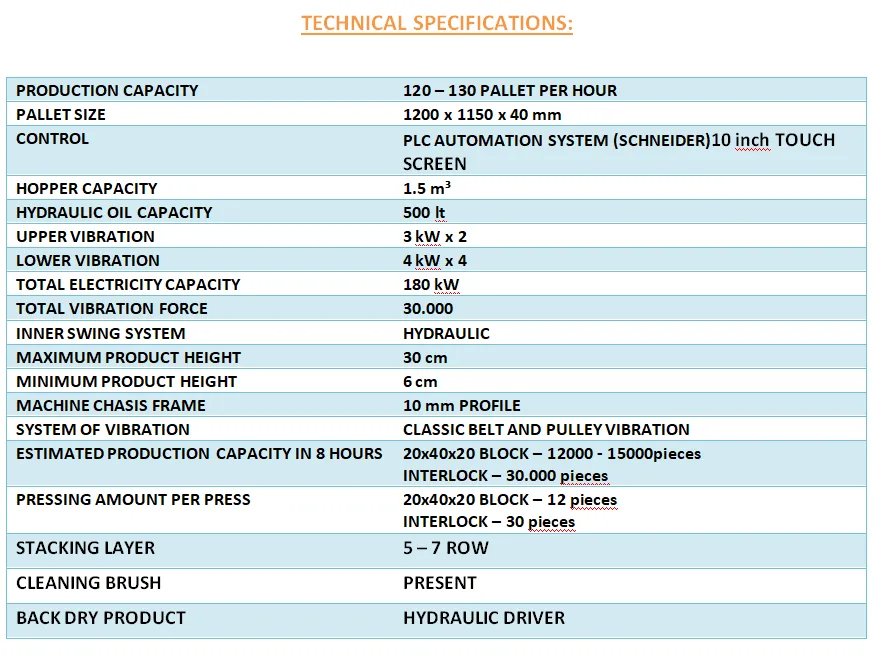

Specifiche Tecniche
| Capacità Produttiva | 120 – 130 pallet all'ora |
|---|---|
| Dimensione del Pallet | 1200 x 1150 x 40 mm |
| Controllo | Sistema di automazione PLC (Schneider), schermo touch da 10 pollici |
| Capacità Tramoggia | 1.5 m³ |
| Capacità Olio Idraulico | 500 lt |
| Vibrazione Superiore | 3 kW x 2 |
| Vibrazione Inferiore | 4 kW x 4 |
| Capacità Elettrica Totale | 180 kW |
| Forza di Vibrazione Totale | 30.000 |
| Sistema di Oscillazione Interno | Idraulico |
| Altezza Massima del Prodotto | 30 cm |
| Altezza Minima del Prodotto | 6 cm |
| Telaio della Macchina | Profilo da 10 mm |
| Sistema di Vibrazione | Vibrazione classica a cinghia e puleggia |
| Capacità Produttiva Stimata in 8 Ore | Blocco 20x40x20 – 12.000 - 15.000 pezzi; autobloccante – 30.000 pezzi |
| Quantità di Pressata per Ciclo | Blocco 20x40x20 – 12 pezzi; autobloccante – 30 pezzi |
| Strati di Impilamento | 5 – 7 file |
| Spazzola di Pulizia | Presente |
| Ritorno del Prodotto Secco | Azionamento idraulico |
| Dimensioni del Pallet | 1200 x 1150 x 40 mm |
BS-30 Galleria
BS-30 Trasporto
BS-30Video
BS-30 Layout generale
FAQ
Le sezioni seguenti riassumono i prodotti, i materiali, la capacità e le attrezzature associate alla blocchiera completamente automatica CONSTMACH BS-30, e ne spiegano la posizione all'interno della serie BS.
Cosa produce la BS-30
La BS-30 forma di serie blocchi cavi in calcestruzzo e masselli autobloccanti, producendo 12 blocchi cavi da 20x40x20 cm e 30 masselli in ogni ciclo di pressatura. Cambiando stampo, la stessa pressa può produrre pavimentazioni autobloccanti, blocchi pieni e altri elementi prefabbricati in calcestruzzo. I prodotti che un impianto può offrire sono definiti dal suo parco stampi.
Materie prime
La macchina utilizza un mix di calcestruzzo semi-secco, a basso slump.
- Inerti come pietrisco, ghiaia e sabbia
- Cemento come legante
- Acqua in quantità controllate
- Pigmenti quando sono richiesti masselli o elementi di rivestimento colorati
Capacità produttiva e dimensioni del pallet
La BS-30 ha una capacità nominale di 110-120 pallet all'ora e utilizza un pallet di produzione di 1200 x 1150 x 230 mm. Su un turno di otto ore, questo corrisponde a valori nell'ordine di 12.000 blocchi cavi da 20x40x20 cm o circa 28.000 masselli autobloccanti, a seconda del prodotto e dello stampo utilizzato.
Livello di automazione
La BS-30 è completamente automatica ed è controllata da un sistema PLC Schneider. L'operatore seleziona la modalità automatica o manuale, richiama le impostazioni dei tempi memorizzate per i diversi prodotti e può interrompere e riprendere il ciclo dal punto in cui è stato fermato, per cui la produzione è supervisionata piuttosto che condotta manualmente.
Cambio stampo
Ogni prodotto è definito dalla sua cassa stampo e dalla testa di pressatura. Il passaggio tra blocchi cavi, masselli e altri elementi avviene cambiando lo stampo e selezionando la ricetta di tempi corrispondente nel quadro di controllo. Il numero di stampi disponibili determina la varietà di prodotti che la linea può realizzare.
Attrezzature ausiliarie necessarie e layout dell'impianto
La pressa fa parte di un impianto completo per blocchi.
- Sistema di dosaggio e pesatura degli inerti
- Mescolatore per calcestruzzo
- Nastro di carico o benna
- Linea di alimentazione e movimentazione pallet
- Rastrelliere o area di stagionatura per il prodotto fresco su più livelli
- Sistema di impilamento o cubaggio e carrello elevatore per il prodotto essiccato
Confronto nella gamma
La BS-30 occupa la posizione centrale della serie. Il numero del modello riflette il numero di masselli formati per ciclo, quindi la capacità sale da 25 sulla BS-25 a 30 sulla BS-30 e prosegue attraverso la BS-36 e la BS-42, accompagnata da pallet più grandi e potenza installata maggiore. La scelta è determinata principalmente dalla resa richiesta e dall'ingombro del pallet.
