BS-25 | Macchina per Blocchi e Autobloccanti

Le sezioni seguenti riassumono i prodotti, i materiali, la capacità e le attrezzature associate alla blocchiera completamente automatica CONSTMACH BS-25, e ne spiegano la collocazione all'interno della serie BS.

Cosa produce la BS-25

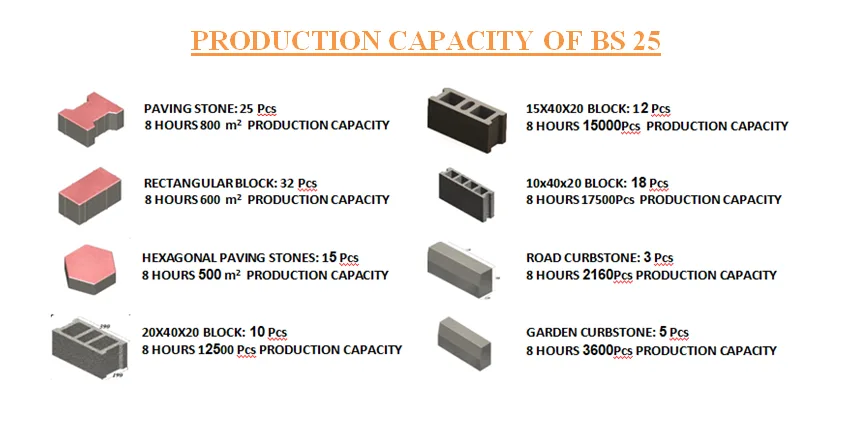

La BS-25 forma di serie blocchi cavi in calcestruzzo e masselli autobloccanti, producendo 10 blocchi cavi da 20x40x20 cm e 25 masselli in ogni ciclo di pressatura. Cambiando stampo, la stessa pressa può produrre pavimentazioni autobloccanti, blocchi pieni e altri elementi prefabbricati in calcestruzzo. I prodotti che un impianto può offrire sono definiti dal suo parco stampi.

Materie prime

La macchina utilizza un mix di calcestruzzo semi-secco, a basso slump.

• Inerti come pietrisco, ghiaia e sabbia
• Cemento come legante
• Acqua in quantità controllate
• Pigmenti quando sono richiesti masselli o elementi di rivestimento colorati

Capacità produttiva e dimensioni del pallet

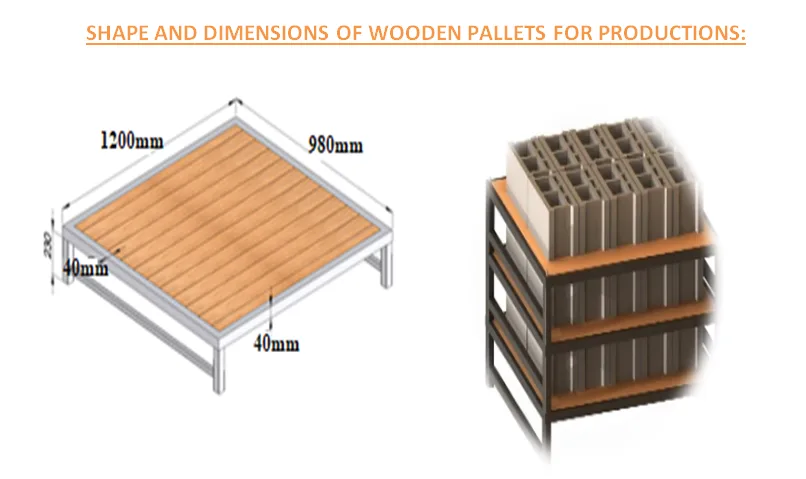

La BS-25 forma 10 blocchi cavi e 25 masselli per ciclo su un pallet di produzione di 1200 x 980 x 230 mm. La sua velocità oraria è nella stessa fascia generale dei modelli limitrofi, paragonabile approssimativamente a 110-120 pallet all'ora, con la resa effettiva che dipende dal prodotto, dal mix e dallo stampo montato.

Livello di automazione

La BS-25 è completamente automatica e viene gestita da un quadro di controllo basato su PLC. L'operatore seleziona la modalità automatica o manuale, richiama le impostazioni dei tempi memorizzate per i diversi prodotti e può interrompere e riprendere il ciclo dal punto in cui è stato fermato, per cui la produzione è supervisionata piuttosto che condotta manualmente.

Cambio stampo

Ogni prodotto è definito dalla sua cassa stampo e dalla testa di pressatura. Il passaggio tra blocchi cavi, masselli e altri elementi avviene cambiando lo stampo e selezionando la ricetta di tempi corrispondente nel sistema di controllo. Il numero di stampi disponibili determina la varietà di prodotti che la linea può realizzare.

Attrezzature ausiliarie necessarie e layout dell'impianto

La pressa fa parte di un impianto completo per blocchi.

• Sistema di dosaggio e pesatura degli inerti
• Mescolatore per calcestruzzo
• Nastro di carico o benna
• Linea di alimentazione e movimentazione pallet
• Rastrelliere o area di stagionatura per il prodotto fresco su più livelli
• Sistema di impilamento o cubaggio e carrello elevatore per il prodotto essiccato

Confronto nella gamma

La BS-25 si colloca tra la BS-20 e la BS-30 nella serie. Il numero del modello riflette il numero di masselli formati per ciclo, quindi la capacità sale da 20 sulla BS-20 a 25 sulla BS-25 e prosegue attraverso i modelli più grandi, accompagnata da pallet più grandi e potenza installata maggiore. La scelta è determinata principalmente dalla resa richiesta e dall'ingombro del pallet.
