BS-20 | Macchina per Blocchi e Autobloccanti

Le sezioni seguenti riassumono i prodotti, i materiali, la capacità e le attrezzature associate alla blocchiera completamente automatica CONSTMACH BS-20, e spiegano come si colloca rispetto agli altri modelli della serie BS.

Cosa produce la BS-20

La BS-20 forma blocchi cavi in calcestruzzo e masselli autobloccanti in calcestruzzo come standard, producendo 8 blocchi cavi da 20x40x20 cm e 20 masselli in ogni ciclo di pressatura. Cambiando lo stampo, la stessa pressa può produrre masselli autobloccanti, blocchi pieni e altri elementi prefabbricati in calcestruzzo. La gamma di prodotti che un impianto può offrire è determinata dagli stampi disponibili piuttosto che dalla macchina stessa.

Materie prime

La macchina utilizza una miscela di calcestruzzo semi-secca a basso slump.

• Inerti come pietrisco, ghiaia e sabbia, granulometricamente adeguati al prodotto
• Cemento come legante
• Acqua in quantità controllate per mantenere la miscela rigida
• Pigmenti dove sono richiesti masselli o elementi di rivestimento colorati

Capacità produttiva e dimensione del pallet

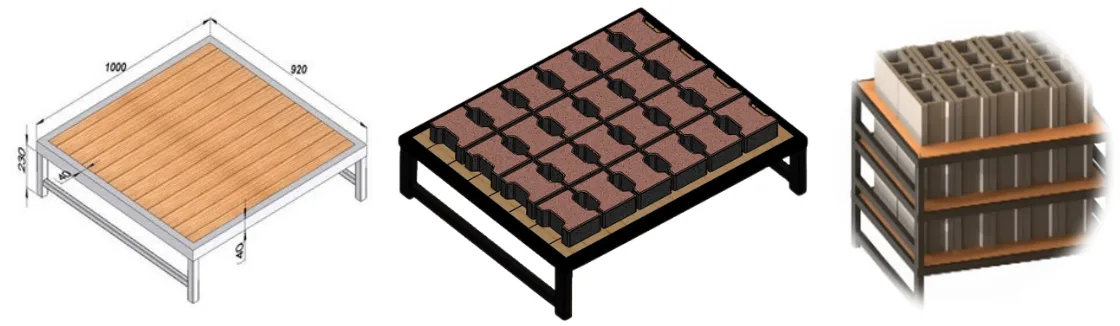

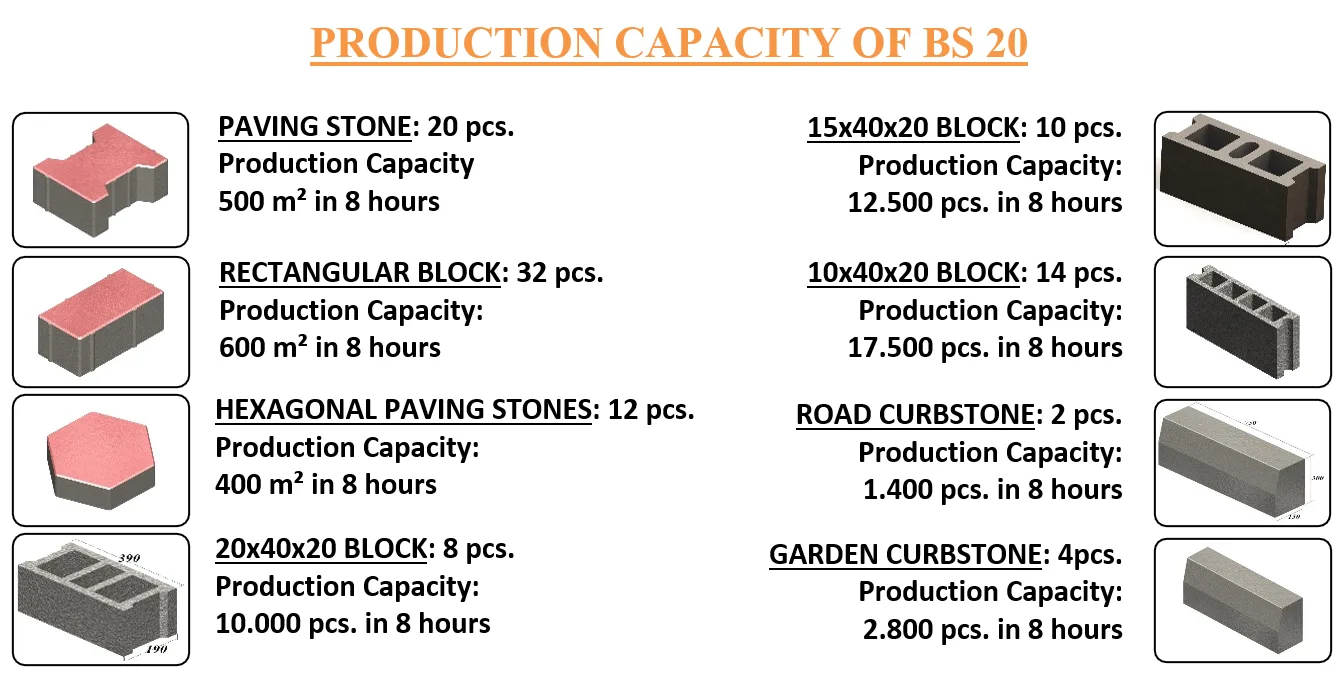

La BS-20 ha una capacità nominale di 100-120 pallet all'ora e utilizza un pallet di produzione da 1000 x 920 x 40 mm. Su un turno di otto ore, questo corrisponde a valori nell'ordine di 8.000 blocchi cavi da 20x40x20 cm o circa 20.000 masselli autobloccanti, a seconda dello stampo e del prodotto in uso.

Livello di automazione

La BS-20 è completamente automatica ed è controllata da un PLC Schneider con touch screen da 10 pollici. L'operatore seleziona la modalità automatica o manuale, richiama le ricette di temporizzazione memorizzate per i diversi prodotti e può arrestare e riprendere il ciclo dal punto in cui è stato interrotto, così la produzione di routine è supervisionata piuttosto che condotta manualmente.

Cambio stampo

Ogni prodotto è definito dal proprio stampo e testata di pressatura. Il passaggio tra blocchi cavi, masselli e altri elementi avviene cambiando lo stampo e selezionando la ricetta di temporizzazione corrispondente sul pannello di controllo. Il numero di stampi posseduti da un produttore determina la varietà di prodotti che la linea può realizzare.

Attrezzature ausiliarie richieste e layout dell'impianto

La pressa è un elemento di un impianto completo per blocchi.

• Sistema di dosaggio e pesatura degli inerti
• Mescolatore per calcestruzzo
• Nastro trasportatore o skip di carico per alimentare la miscela
• Linea di alimentazione e movimentazione pallet
• Rastrelliere o area di stagionatura per il prodotto verde multistrato
• Sistema di impilamento o cubettatura e carrello elevatore per il prodotto essiccato

Confronto nella gamma

La BS-20 è il modello più piccolo della serie BS. Il numero del modello riflette il numero di masselli formati per ciclo, quindi la capacità aumenta dalla BS-25 alla BS-30 e alla BS-36 fino alla BS-42, accompagnata da pallet più grandi e potenza installata maggiore. La scelta è determinata principalmente dalla produzione richiesta e dall'ingombro del pallet.
