Što je čeljusna drobilica
Čeljusna drobilica prvi je stroj s kojim se većina kamena susreće u postrojenju za drobljenje. Preuzima krupan kamen izravno s čela kamenoloma ili iz dampera i usitnjava ga do veličine s kojom ostatak postrojenja može raditi. Naziv proizlazi iz načina rada: dvije čeljusne obloge, jedna nepomična i jedna pomična, tvore komoru u obliku slova V koja ulazni materijal stišće poput krcalice za orahe.
Constmach tu zadaću pokriva serijom CJC. Svaki je stroj izveden s jednim koljenom (single-toggle), što znači da pomičnu čeljust izravno pokreće ekscentrično vratilo, a ne zaseban koljenasti mehanizam na vrhu. Rezultat je kompaktna i izdržljiva primarna drobilica koja se dobro nosi s najtvrđim i najabrazivnijim kamenom koji kamenolom može dati. Izvedba s jednim koljenom ima i manje pokretnih dijelova od starije izvedbe s dva koljena, pa se manje troši i manje podmazuje, a stroj je pri istom ulaznom otvoru niži.
Kako radi čeljusna drobilica
Materijal ulazi na vrhu komore kroz ulazni otvor. Pomična čeljust, ovješena na ekscentrično vratilo, kreće se prema nepomičnoj čeljusti i od nje, po uskoj eliptičnoj putanji. Pri zatvarajućem hodu kamen se zahvaća i drobi tlakom, a pri otvarajućem hodu sila teže odvodi razlomljene komade niže u komoru koja se sužava, gdje ih ona ponovno zahvaća i drobi.
Taj se ciklus ponavlja cijelom visinom komore sve dok materijal ne postane dovoljno sitan da propadne kroz izlazni raspor na dnu. Budući da je djelovanje isključivo tlačno, čeljusna se drobilica ne oslanja na udar ni na visoku obodnu brzinu. Upravo zato tako dobro obrađuje kamen visoke tlačne čvrstoće: golemu silu primjenjuje polagano, umjesto da kamen udara.
Eliptično gibanje ima svoju svrhu. Pomična se čeljust ne otvara i zatvara jednostavno kao šarka, nego pri svakom hodu kamen pomiče i prema dolje, pa se komora sama puni. Taj zahvat prema dolje održava protok materijala i sprječava da se materijal zadržava na jednome mjestu i melje. Ekscentrično vratilo, zamašnjaci s obiju strana stroja i koljenasta ploča na stražnjoj strani zajedno pretvaraju ravnomjernu vrtnju motora u ovo kontrolirano, ponavljajuće stiskanje. Zamašnjaci pohranjuju energiju između hodova i oslobađaju je pri hodu drobljenja, pa razmjerno skroman motor može razviti sile mjerene stotinama tona.
Veličinu produkta određuje izlazni raspor, često nazvan zatvorena postavka ili CSS (closed side setting). Proširite raspor za krupniji produkt i veći protok, a suzite ga za sitniji produkt. Na strojevima CJC ta je postavka podesiva, pa se ista drobilica može ugoditi različitim stupnjevima nizvodno u liniji ili različitim gotovim proizvodima. Koljenasta ploča na stražnjoj strani stroja ujedno služi kao mehanički osigurač: uđe li u komoru nedrobiv predmet, ploča je konstruirana tako da popusti prije okvira ili vratila, čime se štite skupi dijelovi stroja.
Zašto čeljusna drobilica za primarni stupanj
Primarno drobljenje najteži je posao u postrojenju. Ulazni je materijal krupan, nejednolik i često onečišćen, a prvi ga stroj mora prihvatiti u cijelosti, bez zagušenja i bez loma. Tlačna je drobilica ovdje prirodan izbor jer razvija silu potrebnu za lomljenje velikih komada tvrdog kamena i podnosi grubo izravno punjenje.
Čeljusne su drobilice i vrlo tolerantne. Podnose pločast i nepravilan ulazni materijal, progutaju povremeni prevelik komad i nastavljaju raditi ondje gdje bi druge vrste drobilica imale poteškoća. Za granit, bazalt i riječni šljunak, koji su tvrdi, visoke čvrstoće i abrazivni, čeljusna je drobilica standardan izbor za primarni stupanj, a ostatak se linije dimenzionira prema onome što ona proizvodi. Udarna bi drobilica tim materijalima dala lijep oblik zrna, ali bi se na abrazivnom kamenu brzo istrošila; čeljusna drobilica žrtvuje oblik za trajnost, što je na početku linije ispravan izbor.
Program Constmach CJC
Pet modela pokriva raspon od malih kamenoloma i recikliranja do proizvodnje agregata u velikim tonažama. Ulazni otvor određuje najveću veličinu ulaznog komada i uglavnom prati kapacitet, dok pogonska snaga raste s veličinom stroja. Tablica u nastavku donosi osnovne podatke.
| Model | Ulazni otvor (mm) | Kapacitet (t/h) | Pogon (kW) |
|---|
| CJC-60 | 600 × 380 | 60–110 | 30 |
| CJC-90 | 900 × 650 | 90–270 | 75 |
| CJC-110 | 1100 × 850 | 150–420 | 132 |
| CJC-130 | 1300 × 1000 | 275–790 | 160 |
| CJC-140 | 1400 × 1100 | 420–850 | 200 |

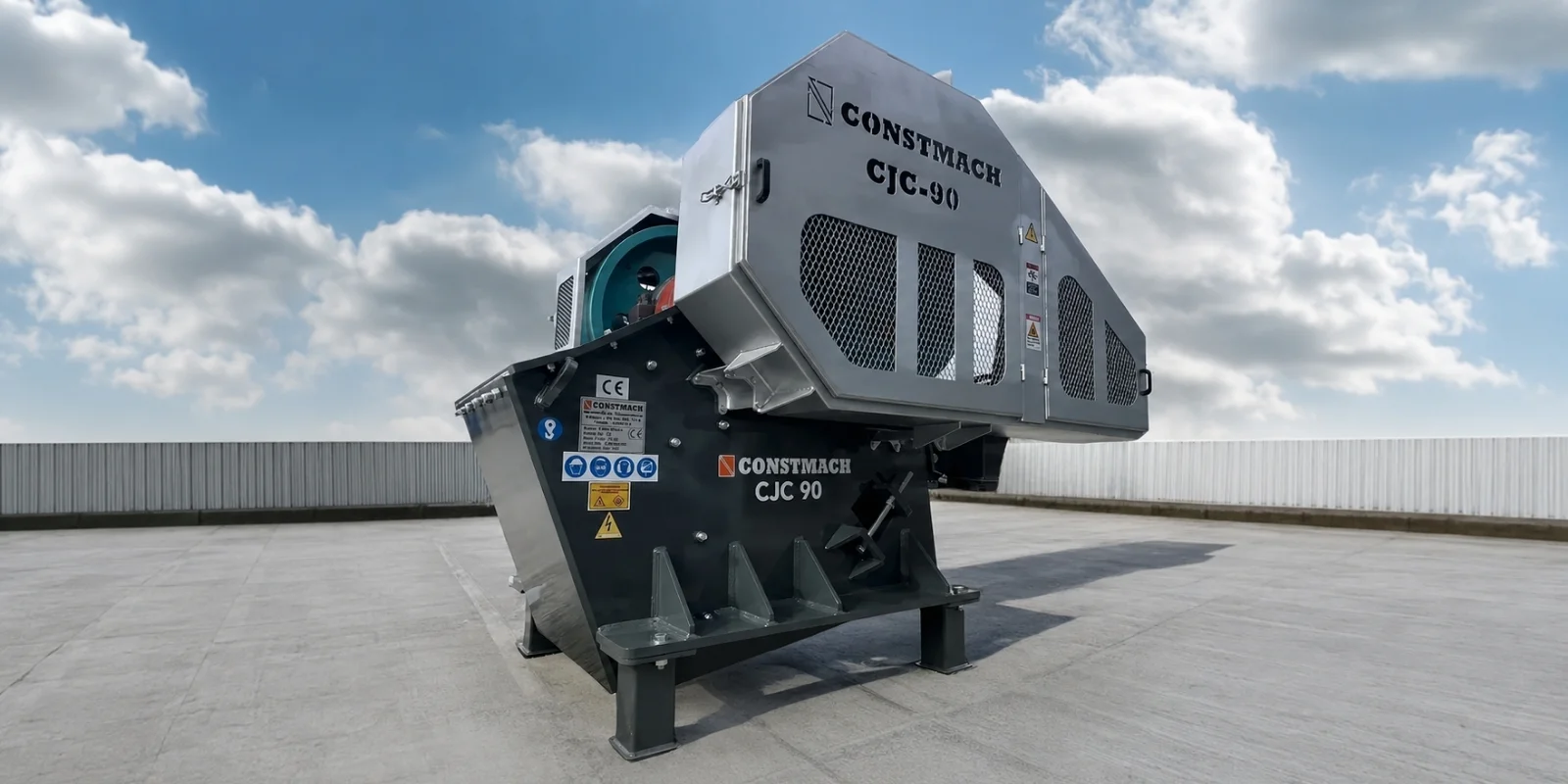

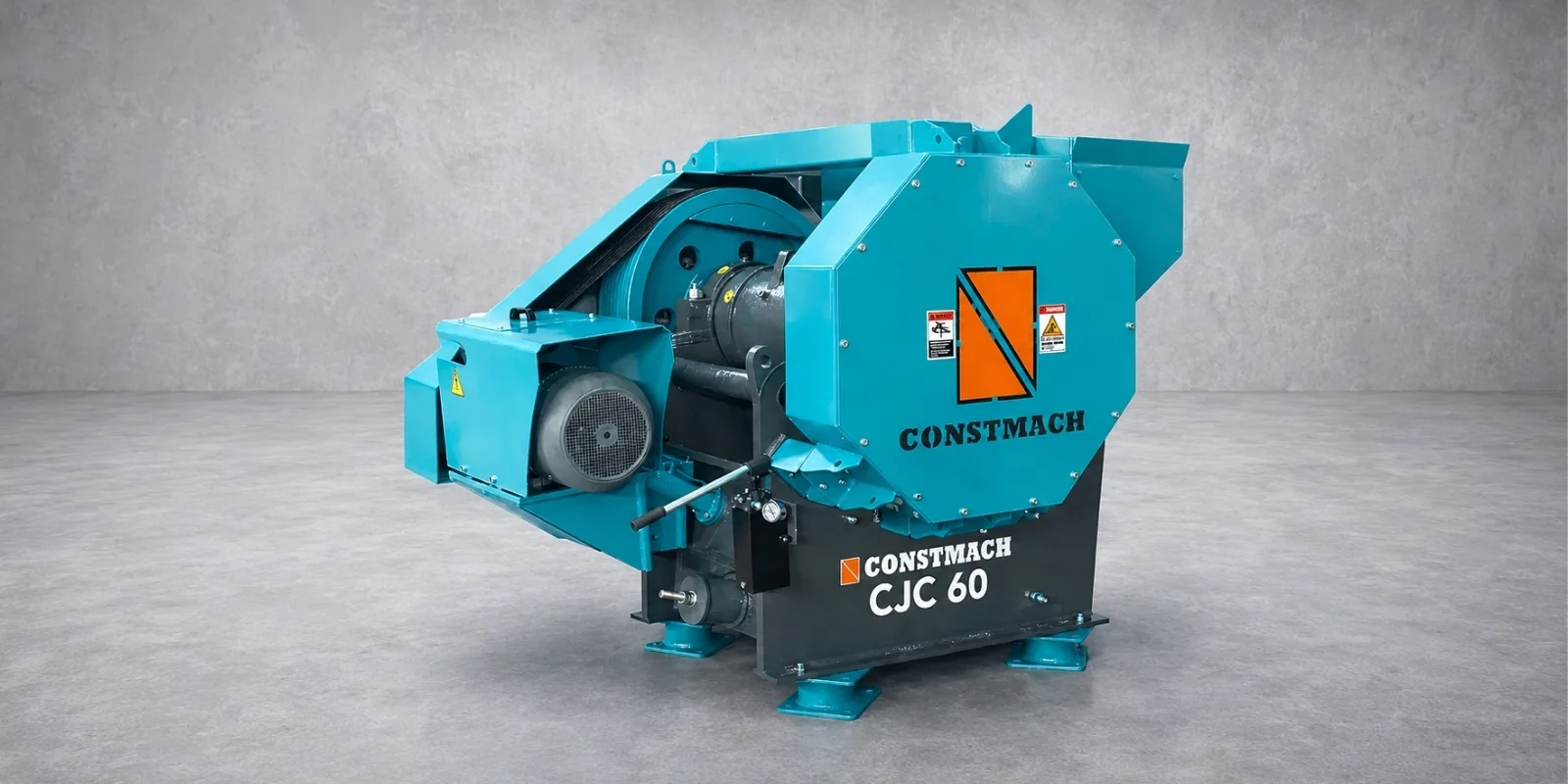

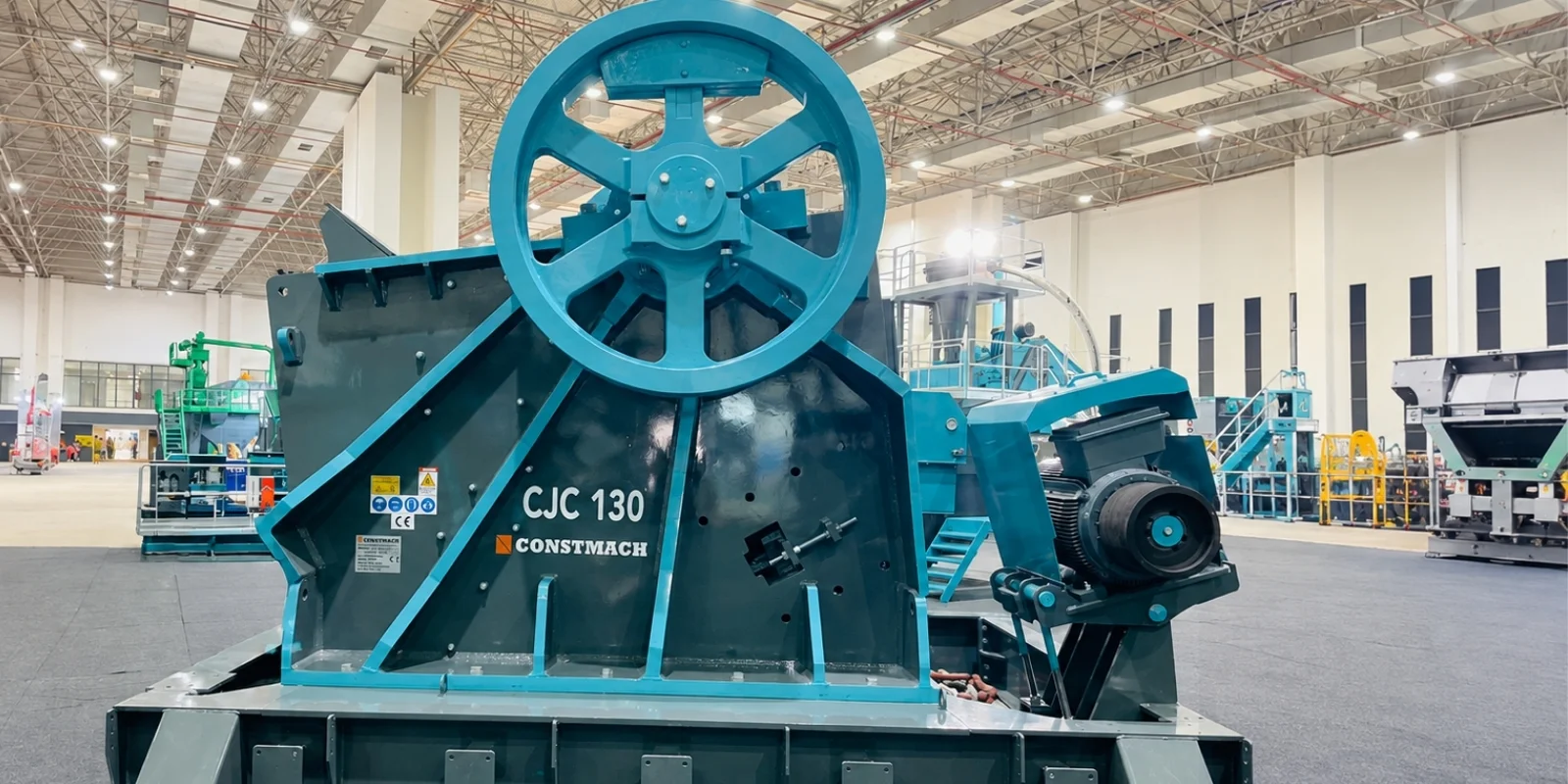

CJC-60 je ulazni model, dovoljno kompaktan za male kamenolome i recikliranje otpada od rušenja. CJC-90 i CJC-110 pokrivaju najveći dio srednjeg raspona u proizvodnji agregata. CJC-130 i najveći CJC-140 građeni su za primarni rad u velikim tonažama, gdje jedna drobilica napaja opsežnu sekundarnu i tercijarnu liniju. Najprije pročitajte ulazni otvor, pa tek onda kapacitet: otvor govori koliki će najveći komad stroj progutati, a raspon kapaciteta koliko će materijala prebaciti kad jednom radi.
Obratite pozornost na to kako brojke rastu. Ulazni se otvor širi s 600 mm na modelu CJC-60 na 1400 mm na modelu CJC-140, dok instalirana snaga raste s 30 kW na 200 kW. Kapacitet raste brže od oboje, s raspona 60–110 t/h na dnu programa do 420–850 t/h na vrhu, jer veća komora istodobno prima krupniji kamen i po hodu obrađuje znatno više materijala. Preklapanje raspona namjerno je: CJC-90 sa širokom postavkom može dostići CJC-110 s uskom postavkom, pa su dva susjedna modela često prikladna za istu lokaciju, a konačan izbor ovisi o veličini ulaznog komada i o željenoj rezervi kapaciteta.
Kvaliteta izrade i potrošni dijelovi
Primarna drobilica stoji i pada na svojoj konstrukciji. Okvir mora preuzeti sile drobljenja koje pri svakom hodu dosežu vrhunac, uz udarce prevelikih komada i nedrobivih predmeta, a da se pritom ne savija i ne puca. Constmach strojeve CJC gradi upravo za takav rad, s rotirajućim sklopom i ležajevima dimenzioniranima za opterećenje neprekidnog primarnog drobljenja.
Dijelovi koji doista dodiruju kamen dvije su čeljusne obloge, nepomična i pomična. Izrađene su od manganskog čelika koji pod ponovljenim udarcima drobljenja očvršćuje, pa habajuća površina u radu postaje tvrđa. Obje su obloge zamjenjive i glavni su potrošni dio stroja. Sve je ostalo projektirano tako da nadživi mnogo kompleta čeljusnih obloga. Obloge su profilirane zubima koji zahvaćaju kamen i poboljšavaju ugriz; s trošenjem se profil izravnava, što je jedan od znakova koje rukovatelj prati pri odluci hoće li ih okrenuti ili zamijeniti.
Mjesto u liniji za drobljenje
Čeljusna je drobilica ulaz u postrojenje. Vibracijski dodavač, obično s ugrađenom rešetkom (grizzly), dozira sirovi materijal u drobilicu i odvaja sitne frakcije koje nije potrebno drobiti. Drobilica prazni na trakasti transporter koji produkt odvodi na sljedeći stupanj.
Odatle tok ovisi o vrsti kamena i o ciljanom proizvodu. Tipična linija za tvrdi kamen vodi produkt čeljusne drobilice na sekundarnu drobilicu, često konusnu, a zatim na tercijarni stupanj, primjerice na udarnu drobilicu s vertikalnim vratilom radi oblikovanja zrna, uz vibracijska sita između stupnjeva koja materijal razvrstavaju po frakcijama. Čeljusna drobilica zadaje ritam svemu nizvodno, pa njezin kapacitet i njezina postavka odlučuju o ravnoteži cijele linije.
Svaki element opravdava svoje mjesto. Dodavač s rešetkom uklanja zemlju i podmjerni materijal prije nego što dođu do komore, pa drobilica radi samo na kamenu koji doista treba usitniti; već to može podići stvarni kapacitet i smanjiti trošenje obloga. Izlazni transporter mora biti dimenzioniran za vršnu, a ne za prosječnu tonažu koju drobilica može dati, inače postaje usko grlo. Magnet iznad tog transportera hvata zalutali čelik prije nego što dođe do konusne drobilice nizvodno. Uskladite li okolnu opremu, čeljusna drobilica radi ravnomjerno; izgladnite li je ili joj zagušite izlaz, cijela linija radi u naletima.
Stacionarne i mobilne linije
Ista drobilica CJC služi i u stacionarnim i u mobilnim izvedbama. U stacionarnom se postrojenju postavlja na čelični ili betonski temelj i puni se s nepomične konstrukcije. U mobilnom postrojenju za drobljenje smještena je na šasiji na kotačima ili na gusjenicama, pa se primarni stupanj može pomicati s čelom kamenoloma ili s gradilišta na gradilište. Načelo drobljenja i potrošni dijelovi jednaki su; mijenja se samo način ugradnje i punjenja stroja. Mobilna jedinica odgovara izvođačima koji se sele s posla na posao i reciklerima koji rade na različitim gradilištima rušenja, a stacionarno postrojenje odgovara stalnom kamenolomu u kojem se isto čelo eksploatira godinama i u kojem je najvažniji najniži trošak po toni.
Kapacitet i dimenzioniranje
Podaci o kapacitetu čeljusne drobilice navode se kao raspon, a ne kao jedna brojka, i za to postoji dobar razlog. Protok ovisi o postavci izlaznog otvora, o veličini ulaznog komada te o tvrdoći i vlažnosti kamena. Široka postavka i čist, blokovit ulazni materijal dovode vas na gornju granicu raspona, a uska postavka i zahtjevan materijal povlače vas prema dolje. Program CJC proteže se od 60 t/h na najmanjem modelu do 850 t/h na modelu CJC-140.
Pri dimenzioniranju su bitne dvije brojke. Prvo, ulazni otvor mora bez poteškoća primiti najveći očekivani komad; u pravilu najveći ulazni komad ne bi trebao prelaziti oko 80 % manje dimenzije otvora. Drugo, protok pri planiranoj postavci mora zadovoljiti tonažu koju traži ostatak postrojenja. Obično je bolje odabrati drobilicu s malom rezervom nego mali stroj tjerati do granice, jer to ubrzava trošenje i povećava rizik od zaglavljivanja materijala.
Primjer dimenzioniranja
Pretpostavimo da se u kamenolomu miniranjem dobiva tvrdi granit i da utovarivač redovito zahvaća komade promjera oko 650 mm. Cilj je 300 t/h primarnog produkta ispod 150 mm za napajanje konusnog stupnja. Krenite od ulaznog materijala: 650 mm uz pravilo od 80 % traži manju dimenziju otvora od najmanje oko 810 mm, čime otpadaju CJC-60 i CJC-90, a izbor se svodi na CJC-110, čijih 850 mm to zadovoljava. Sada provjerite tonažu. CJC-110 pokriva raspon 150–420 t/h; 300 t/h udobno se smješta u sredinu raspona pri umjerenoj postavci, pa se stroj ne tjera do granice. Ta rezerva znači da pogon kasnije može podići učinak ili prebroditi lošiji dan sa zahtjevnim materijalom bez zamjene drobilice. Da je cilj bio 500 t/h, CJC-110 bio bi blizu svoje gornje granice, a sigurniji bi izbor bio CJC-130. To je logika svake odluke o dimenzioniranju: najprije riješite najveći komad, a zatim traženu tonažu smjestite unutar raspona kapaciteta, a ne na njegov rub.
Materijali i primjene
Serija CJC najbolja je na tvrdom, abrazivnom kamenu visoke čvrstoće. Granit i bazalt klasični su ulazni materijali, uz riječni šljunak kod kojeg bi zaobljeno zrno bogato silicijevim dioksidom kaznilo svaku mekšu drobilicu. To su materijali kod kojih se tlačno drobljenje isplati i kod kojih manganske čeljusne obloge pokazuju svoju vrijednost.
Tipične primjene produkta obuhvaćaju agregat za beton i asfalt, nosive i tamponske slojeve cesta, željeznički tucanik i opći građevinski kamen. Čeljusna drobilica rijetko sama izrađuje gotov proizvod; ona daje dobro dimenzioniran primarni materijal koji sekundarnom i tercijarnom stupnju omogućuje učinkovitu proizvodnju konačnih granulometrijskih sastava.
- Eksploatacija tvrdog kamena, uključujući granit, bazalt i sličan kamen visoke čvrstoće.
- Riječni šljunak i aluvijalna nalazišta s abrazivnim, zaobljenim ulaznim materijalom.
- Proizvodnja agregata za betonske i asfaltne mješavine.
- Nosivi i tamponski slojevi cesta te tucanik.
- Recikliranje otpada od rušenja i građenja na manjim modelima.
Ekonomika trošenja
Na primarnoj drobilici najveći pogonski trošak tijekom vremena nije energija, nego trošenje, a gotovo se sve to trošenje odnosi na čeljusne obloge. Brzinu trošenja određuju dvije stvari: abrazivnost kamena i to koliko se stroj opterećuje. Granit s visokim udjelom silicijevog dioksida i riječni šljunak najteži su za obloge, dok je mekši vapnenac blaži. Uska postavka, stalno prevelik ulazni komad te nejednolik ulaz u naletima ubrzavaju trošenje, dok razumna postavka i ravnomjerno punjenje pune komore produljuju vijek obloga.
Najdjelotvornija je ušteda izvući punu vrijednost iz svakog kompleta obloga. Manganske se obloge troše od vrha komore prema dolje jer ondje najveći komadi padaju najvećom silom. Budući da su obloge simetrične, obično se jednom mogu okrenuti naopako, tako da neistrošeni kraj dođe na vrh, čime se vijek kompleta prije otpisa približno udvostručuje. Praćenje tona izdrobljenih po kompletu, umjesto tjedana u pogonu, pokazuje stvarni trošak po toni i olakšava usporedbu jednog razdoblja s drugim. Planirajte obloge kao predviđeni potrošni materijal, držite zalutali metal podalje od ulaza i ne pokušavajte iz primarnog stupnja izvući sitan produkt pa će trošak trošenja ostati predvidiv.
Održavanje i potrošni dijelovi
Redovno je održavanje čeljusne drobilice jednostavno, što je dio razloga zašto je ta vrsta tako raširena. Strojevi CJC serijski dolaze s automatskim podmazivanjem, pa ležajevi u radu dobivaju odmjerenu količinu masti bez oslanjanja na to da će se netko sjetiti podmazati ih ručno. Već ta jedna značajka uklanja jedan od najčešćih uzroka preranog kvara ležajeva.
Glavni je planirani zahvat briga o čeljusnim oblogama. Troše se od vrha prema dolje i obično se prije zamjene jednom mogu okrenuti naopako kako bi se trošenje izjednačilo i iz svakog kompleta izvukao dulji vijek. Rukovatelji trebaju pratiti postavku izlaznog otvora, provjeravati koljenastu ploču i zatezne elemente te sustav podmazivanja držati dopunjenim i čistim. Zalutali metal treba, gdje god je moguće, zadržati izvan ulaza jer je nedrobivi čelik jednako težak i za obloge i za koljenastu ploču.
Savjeti za ravnomjeran učinak
Nekoliko navika razlikuje drobilicu koja radi dobro od one koja se bori s rukovateljem. Držite komoru punom: neka bude otprilike dvije trećine do tri četvrtine puna kako bi se kamen drobio o kamen, čime se poboljšava oblik zrna, a trošenje ravnomjerno raspoređuje po oblogama. Regulirajte dodavač tako da se drobilica puni ravnomjerno, a ne u naletima, jer nagli nasipi troše kapacitet i udaraju po stroju. Pratite izlaz zbog pločastog ili prevelikog produkta, što obično znači da se postavka s trošenjem obloga proširila i da je treba ponovno namjestiti. Slušajte stroj; promjena zvuka često najavljuje problem prije bilo kojeg instrumenta. Držite prostor ispod izlaza slobodnim kako bi produkt nesmetano otjecao jer će začepljen transporter nabiti komoru i zaustaviti je. Ništa od toga nije teško, ali dosljedna primjena održava tonažu visokom, a trošak po toni niskim.
Uobičajene pogreške koje treba izbjegavati
Nekoliko se pogrešaka stalno ponavlja te skraćuje vijek čeljusne drobilice i smanjuje njezin učinak. Poznavati ih unaprijed najjeftiniji je oblik zaštite.
- Prevelik ulazni komad. Punjenje komadima prevelikim za otvor uzrokuje zaglavljivanje na vrhu komore i zaustavlja protok. Uskladite veličinu ulaznog materijala sa strojem.
- Preuska postavka. Iznuđivanje sitnog produkta iz primarne drobilice preopterećuje je i brzo troši čeljusne obloge. Fini rad prepustite sekundarnom stupnju.
- Nejednolik ulaz ili ulaz u naletima. Čeljusna drobilica najbolje radi s punom komorom i ravnomjernim punjenjem. Nasipavanje kamena u serijama troši kapacitet i opterećuje stroj.
- Zanemarivanje podmazivanja. I uz automatsko podmazivanje sustav traži ispravnu mast i povremene provjere.
- Propuštanje zalutalog metala. Nedrobiv materijal oštećuje obloge i može uzrokovati pucanje koljenaste ploče.
Kako odabrati pravi model
Krenite od vrste kamena i najveće veličine ulaznog komada jer to određuje najmanji ulazni otvor koji dolazi u obzir. Zatim utvrdite tonažu koju postrojenje mora proizvesti i veličinu produkta koju želite iz primarnog stupnja, što zajedno upućuje na raspon kapaciteta. Usporedite to s tablicom i obično ćete doći do jednog ili dva moguća modela.
Zatim usporedite instaliranu snagu s raspoloživim napajanjem na lokaciji i razmislite hoće li drobilica raditi u stacionarnom postrojenju ili se seliti s mobilnom linijom. Ako očekujete rast pogona, odabir sljedeće veličine daje rezervu koja danas malo stoji, a kasnije štedi zamjenu stroja. Inženjeri tvrtke Constmach dimenzionirat će drobilicu prema vašem materijalu i ciljanom učinku, pa se izbor oslanja na stvarne brojke, a ne na procjenu. Prava je čeljusna drobilica ona koja bez napora zadovoljava današnju tonažu i još ima nešto u rezervi za sutra.
