JCV-3 - Concasseurs de Pierres Dures Mobiles

L'installation de concassage mobile à triple châssis CONSTMACH JCV-3 est une combinaison de notre installation de concassage mobile JC-3 et de l'installation de fabrication de sable mobile V-90. Le système est utilisé en cas de nécessité de broyer les roches les plus dures telles que le granit, le basalte, etc. et également d'avoir un matériau fin à rapport élevé avec une bonne forme cubique en même temps.

JCV-3 est le résultat d'une conception et d'une ingénierie sophistiquées, de l'utilisation de matériaux et de composants de qualité supérieure avec un savoir-faire durable et excellent.

JCV-3 est une installation de concassage mobile à triple châssis et est une combinaison de:

1er châssis:

  • Trémie d'alimentation avec alimentateur vibrant
  • Convoyeur By-pass (pour l'extraction du sol)
  • Concasseur à mâchoires primaire CJC-110
  • Convoyeur d'alimentation entre le concasseur à mâchoires et la trémie du concasseur à cône
  • Châssis mobile à roues avec pieds hydrauliques
  • Système de dépoussiérage
  • Système d'automatisation avec PLC et télécommande

2ème châssis:

  • Trémie d'alimentation du concasseur à cône
  • Concasseur à cône, METSO HP300 ou équivalent
  • Convoyeur d'alimentation entre concasseur à cône et crible vibrant
  • Crible vibrant avec 2 étages
  • Convoyeur de rétroaction du crible vibrant au concasseur à cône
  • Convoyeurs de stockage pliables
  • Convoyeur d'alimentation vers le 3ème châssis
  • Châssis mobile à roues avec pieds hydrauliques
  • Système de dépoussiérage
  • Groupe électrogène diesel électrique (application en option)

3ème châssis:

  • Trémie d'alimentation avec alimentateur vibrant
  • Concasseur à percussion à axe vertical à rotor fermé VSI 900 CR
  • Convoyeurs d'alimentation
  • Crible vibrant avec 3 étages
  • Convoyeur de rétroaction
  • Convoyeurs de stockage
  • Châssis mobile avec pieds hydrauliques
  • Système d'automatisation avec PLC et télécommande pour tout le système
  • Système de dépoussiérage

La capacité de production du JCV-3 varie entre 250 et 300 tph en fonction de la dureté du matériau à broyer. La taille d'alimentation maximale est de 1,100 x 850 mm. Le concasseur à cône est Metso HP 300 ou modèle équivalent et le modèle VSI est VSI-900-CR. Il est possible d'obtenir 5 fractions différentes en même temps.

En cas de besoin, il est possible d'adapter un générateur électrique au châssis de l'installation.

JCV-3 est une combinaison conviviale qui promet des fonctionnalités de montage / assemblage faciles à ses opérateurs. La plante peut être mise en service en très peu de temps. En cas de besoin, il est possible d'équiper la trémie d'alimentation et les convoyeurs de stock d'un mécanisme d'ouverture hydraulique et, dans ce cas, l'installation peut être mise en service sans nécessiter aucun équipement externe tel qu'une grue, un chargeur, etc.

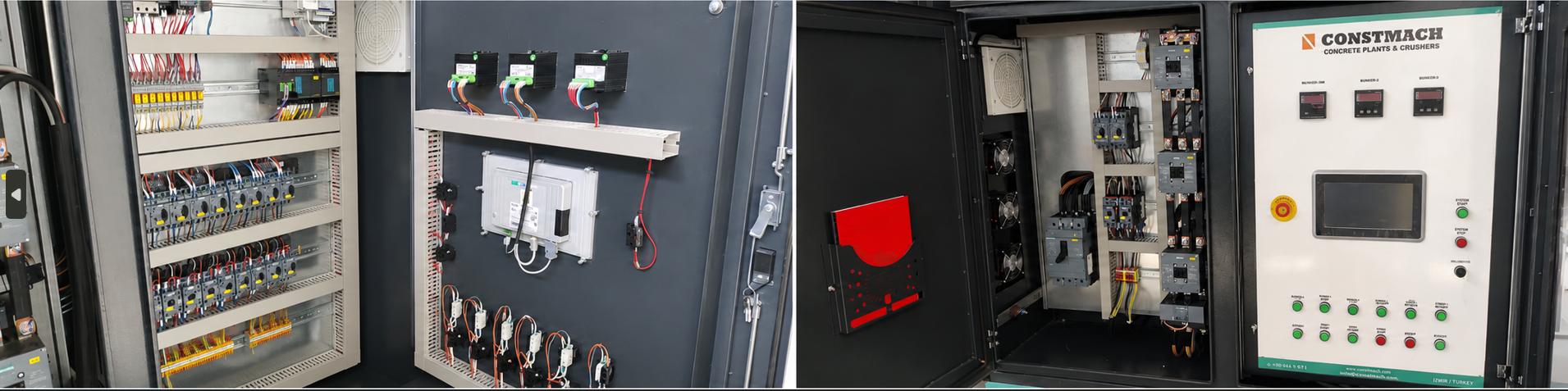

JCV-3 est équipé d'un système d'automatisation de haute technologie, y compris des composants électroniques et des automates haut de gamme de marque SIEMENS - SCHNEIDER. JCV-3 est actionné par un simple contrôleur de tablette.

Les dimensions hors tout des triples châssis JCV-3 sont déterminées conformément aux réglementations internationales en matière de transport routier et sont facilement transportables d'un chantier à l'autre.

JCV-3 - Concasseurs de Pierres Dures Mobiles Spécifications Techniques
Capacité de Production 250-300 tph
Taille d'alimentation maximale 1.100 x 850 mm
Hauteur d'alimentation 4.5 mètres
Configuration principale Mâchoire primaire + cône secondaire + VSI
Puissance Totale du Moteur 905 kW
Générateur électrique requis 1.500 kVA
Poids de l'installation 145 Tonnes, total poids total des châssis
Tailles de l'installation 1er châssis: 13(L) x 3.4(l) x 4.5(H) mètres
2ème châssis: 20(L) x 4.4(l) x 4.5(H) mètres
3ème châssis: 19(L) x 4.4(l) x 4.5(L) mètres
Type de châssis Châssis triple sur roues, équipé de pieds à ouverture hydraulique.
