JCV-2 - Concasseurs de Pierres Dures Mobiles

L'installation de concassage mobile à triple châssis CONSTMACH JCV-2 est une combinaison de notre installation de concassage mobile JC-2 et de l'installation mobile de fabrication de sable V-80. Le système est utilisé en cas de besoin de broyer les roches les plus dures telles que le granit, le basalte, etc. et également d'avoir un matériau fin à rapport élevé avec une bonne forme cubique en même temps.

JCV-2 est le résultat d'une conception et d'une ingénierie sophistiquées, de l'utilisation de matériaux et de composants de qualité supérieure avec un savoir-faire durable et excellent.

JCV-2 est une installation de concassage mobile à triple châssis et est une combinaison de :

1er châssis

  • Trémie d'alimentation avec alimentateur vibrant
  • Concasseur à mâchoires primaire CJC-90
  • Convoyeur by-pass (pour l'extraction du sol)
  • Convoyeur d'alimentation entre le concasseur à mâchoires et la trémie du concasseur à cône
  • Châssis mobile à roues avec pieds hydrauliques
  • Système d'automatisation avec PLC et télécommande
  • Système de dépoussiérage

2ème châssis

  • Trémie d'alimentation du concasseur à cône
  • Concasseur à cône, METSO HP 200 ou équivalent
  • Crible vibrant avec 2 étages
  • Convoyeur de rétroaction du crible vibrant au concasseur à cône
  • Convoyeurs de stockage de type pliable
  • Convoyeur d'alimentation au 3ème châssis
  • Châssis mobile à roues avec pieds hydrauliques
  • Système d'automatisation avec PLC et télécommande
  • Système de dépoussiérage
  • Groupe électrogène diesel électrique (application en option)

3ème châssis:

  • Trémie d'alimentation avec alimentateur vibrant
  • Concasseur à percussion à arbre vertical à rotor fermé VSI 800 CR
  • Convoyeurs d'alimentation
  • Crible vibrant avec 3 étages
  • Convoyeur de rétroaction
  • Convoyeurs de stockage
  • Châssis mobile avec pieds hydrauliques
  • Système d'automatisation avec PLC et télécommande
  • Système de dépoussiérage

La capacité de production du JCV-2 varie entre 120 et 150 tph en fonction de la dureté du matériau à broyer. La taille d'alimentation maximale est de 900 x 650 mm. Le concasseur à cône est Metso HP 200 ou modèle équivalent et le modèle VSI est VSI-800-CR. Il est possible d'obtenir 5 fractions différentes en même temps.

En cas de besoin, il est possible d'adapter un générateur électrique au châssis de l'usine.

JCV-2 est une combinaison conviviale qui promet des fonctionnalités de montage / assemblage faciles à ses opérateurs. L'installation peut être mise en service en très peu de temps. En cas de besoin, il est possible d'équiper la trémie d'alimentation et les convoyeurs de stockage d'un mécanisme d'ouverture hydraulique et, dans ce cas, l'installation peut être mise en service sans nécessiter aucun équipement externe tel qu'une grue, un chargeur, etc.

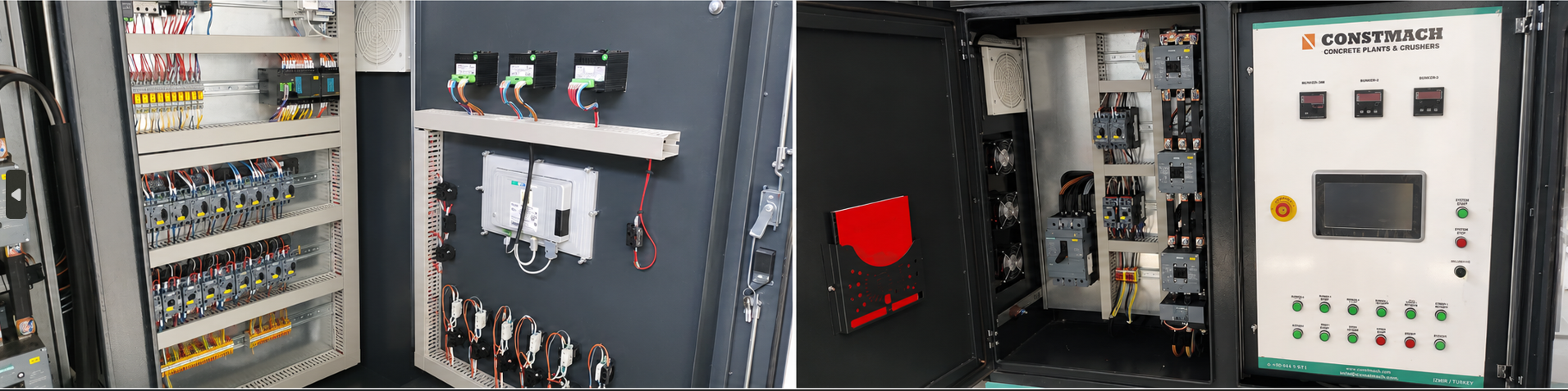

JCV-2 est équipé d'un système d'automatisation de haute technologie, y compris des composants électroniques et des API de haute qualité de marque SIEMENS - SCHNEIDER. JCV-2 est actionné par un simple contrôleur de tablette.

Les dimensions hors tout des trois châssis JCV-2 sont déterminées conformément aux réglementations internationales sur le transport routier et elles sont facilement transportées entre les chantiers.

JCV-2 - Concasseurs de Pierres Dures Mobiles Spécifications Techniques
Capacité de Production 120-150 tph
Taille d'alimentation maximale 900 x 650 mm
Hauteur d'alimentation 3.8 mètres
Configuration principale Mâchoires primaire + cône secondaire + VSI
Puissance Totale du Moteur 705 kW
Générateur électrique requis 1100 kVA
Poids de l'installation 120 Tonnes, poids total des 3 châssis
Tailles de l'installation

1er châssis: 11.7(L) x 3.5(l) x 4.3(H) mètres
2ème châssis: 20(L) x 3.85 (l) x 4.5(H) mètres

3ème châssis: 16(L) x 3 (l) x 4.4(H) mètres

Type de châssis Triple châssis sur roues, équipé de pieds à ouverture hydraulique.
